～けんしんノート～

超音波の性質

音波の3つの特徴とは？

　・個体・液体・気体を(媒質)として伝わる。真空は伝わらない。
　・縦波である。
　・可聴音域は20Hz～20kHz。それ以外は超音波。

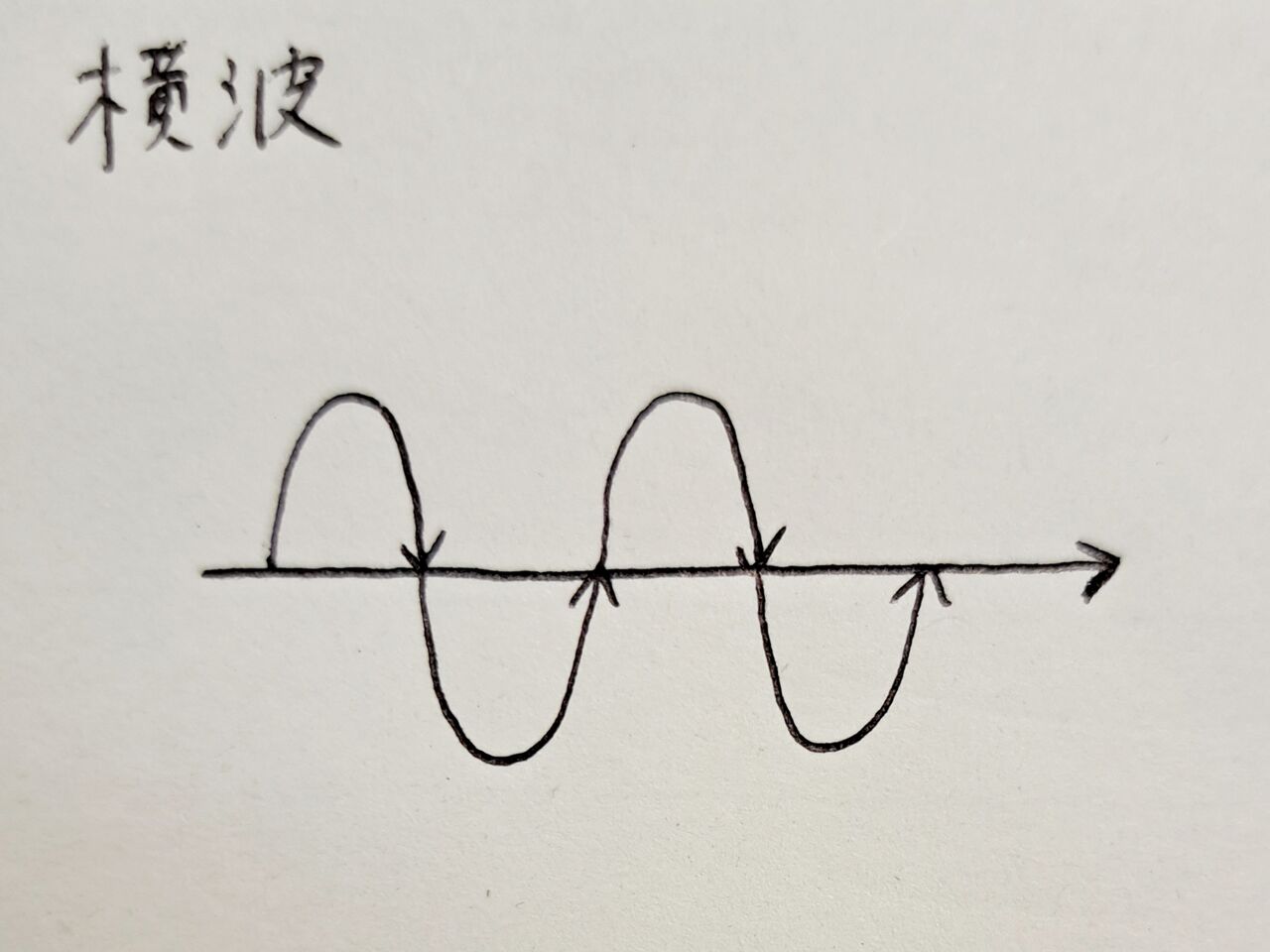

横波(ズリ波)とは？

　・振動方向は伝搬方向に対して垂直
　例）海の波、ロープなど
　

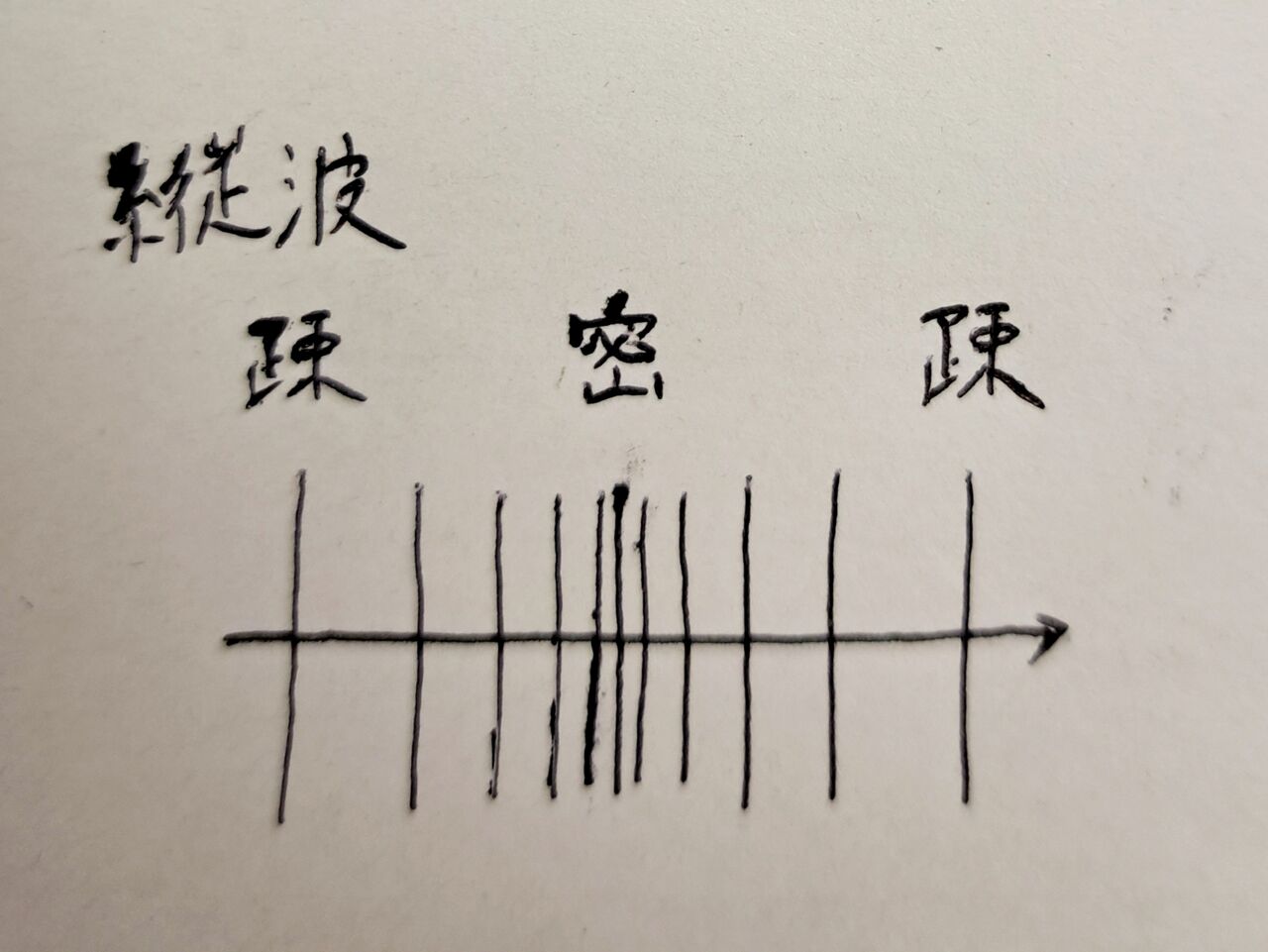

縦波(疎密波・圧縮波)とは？

　・振動方向は伝搬方向と同じ
　・圧力の変化(音圧)により、媒質は体積変化を伴う。(密⇔疎を繰り返す)
　例）バネ、音波など
　

伝搬速度は縦波と横波どちらが速いのか？

　⇒(縦)波
　縦波は1500m/s、横波は1~10m/s

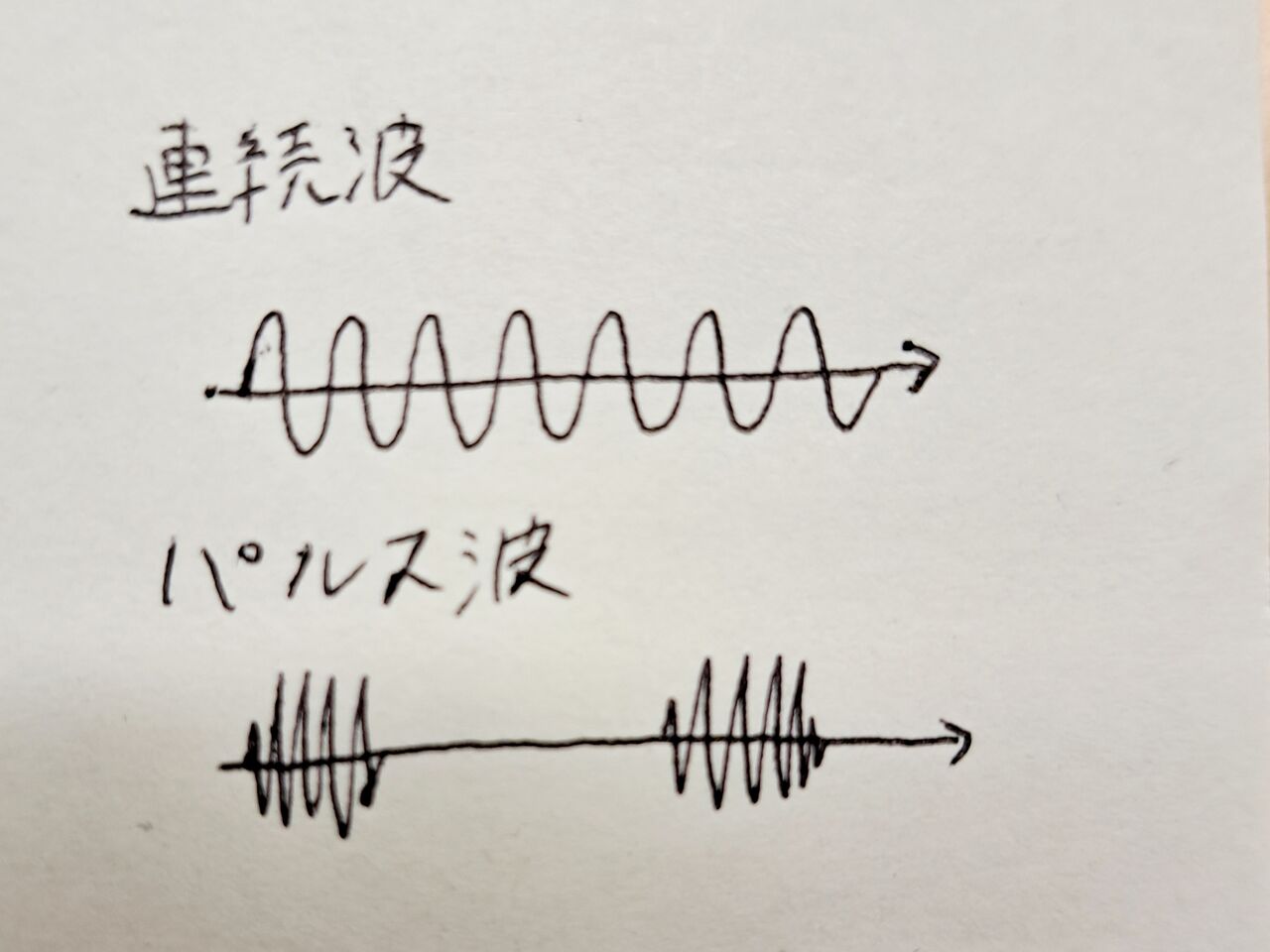

連続波とパルス波とは？

　連続波とは？　→周期と振幅が一定の波
　パルス波とは？　→間隔をおいて繰り返す波
　

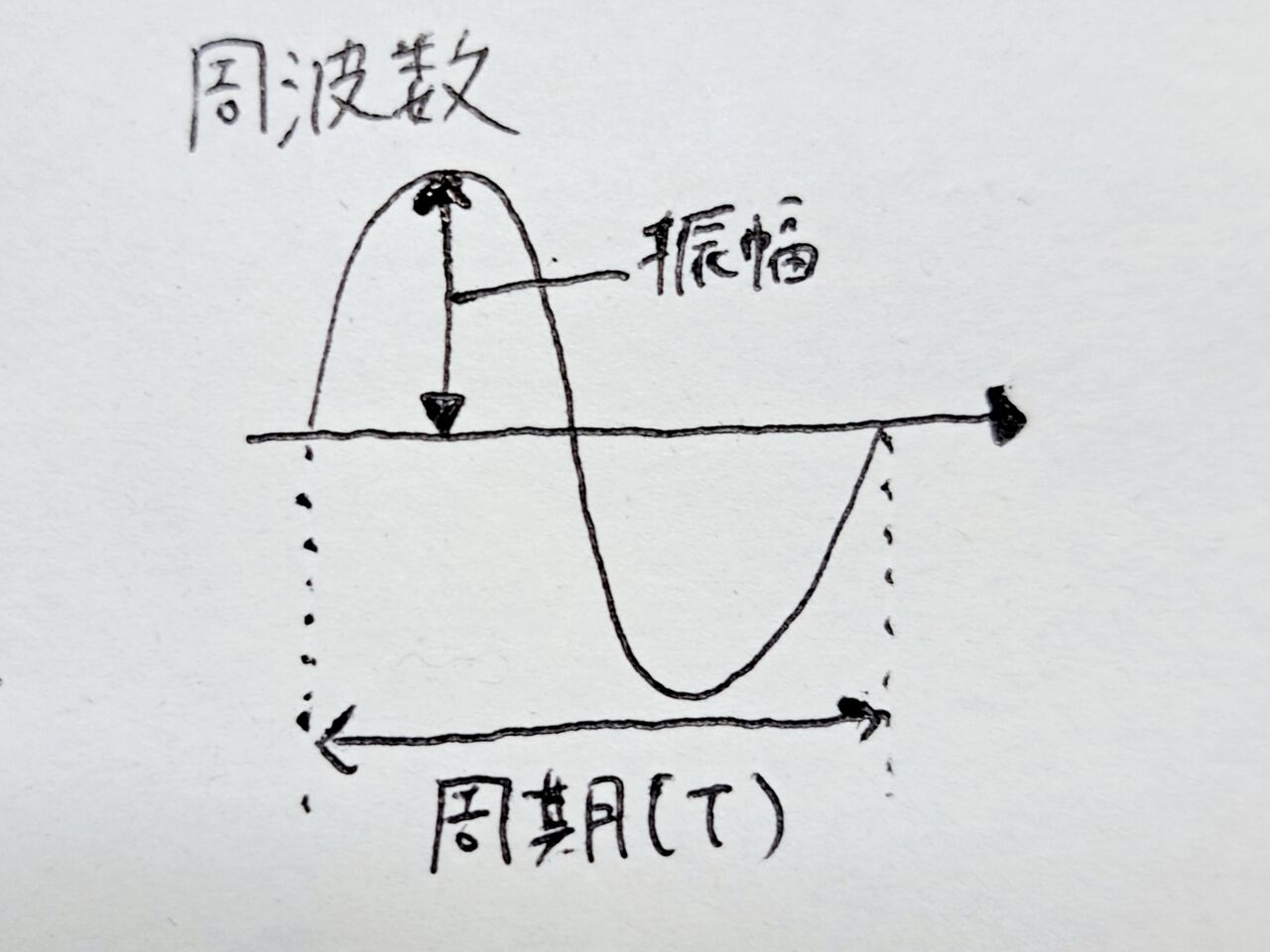

周期・周波数

　周波数Fとは？　→1秒間の振動数(単位はHz)
　周期Tとは？　→1振動に要する時間(単位はs)
　周波数と周期の関係は？　→反比例・逆数の関係
　

周期・周波数の公式は？※主に連続波

　→F(周波数)=(１/T(周期))

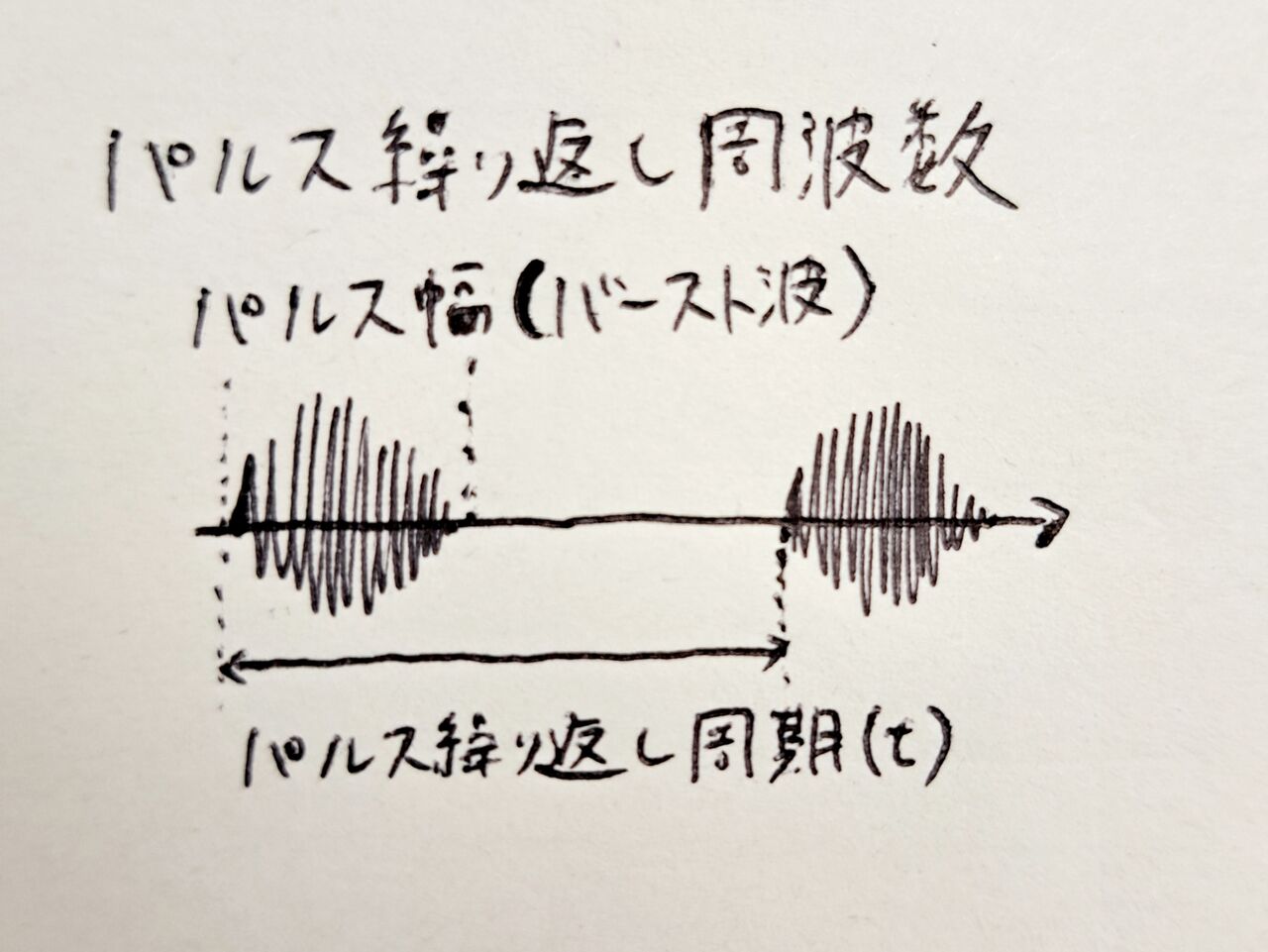

パルス繰り返し周波数

　パルス繰り返し周波数PRFとは？　→繰り返し送信されるパルスの1秒当たりの数(単位はHz)
　パルス繰り返し周期tとは？　→繰り返し送信される時間の間隔(単位はs)
　パルス幅とは？　→パルス波が信号強度を持つ部分
　バースト波とは？　→パルス波形の集まり
　

パルス繰り返し周波数の公式は？

　→PRF(パルス繰り返し周波数)=(１/t(パルス繰り返し周期))

波長・音速

　波長λとは？→1つの波の長さ
　音速cとは？→音波が1秒間に進む距離
　

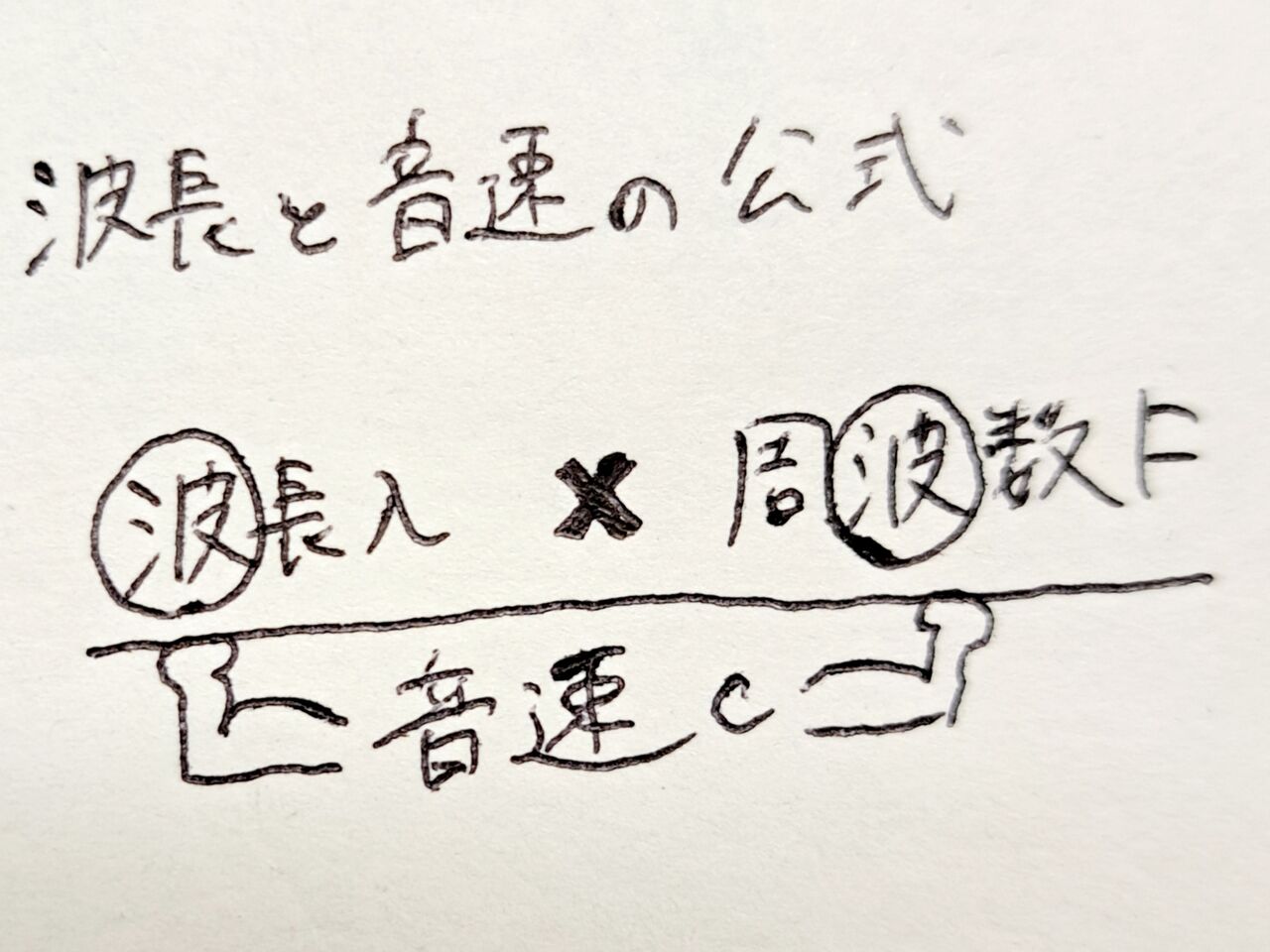

波長・音速の公式は？

　λ(波長)=(c(音速)/F(周波数))

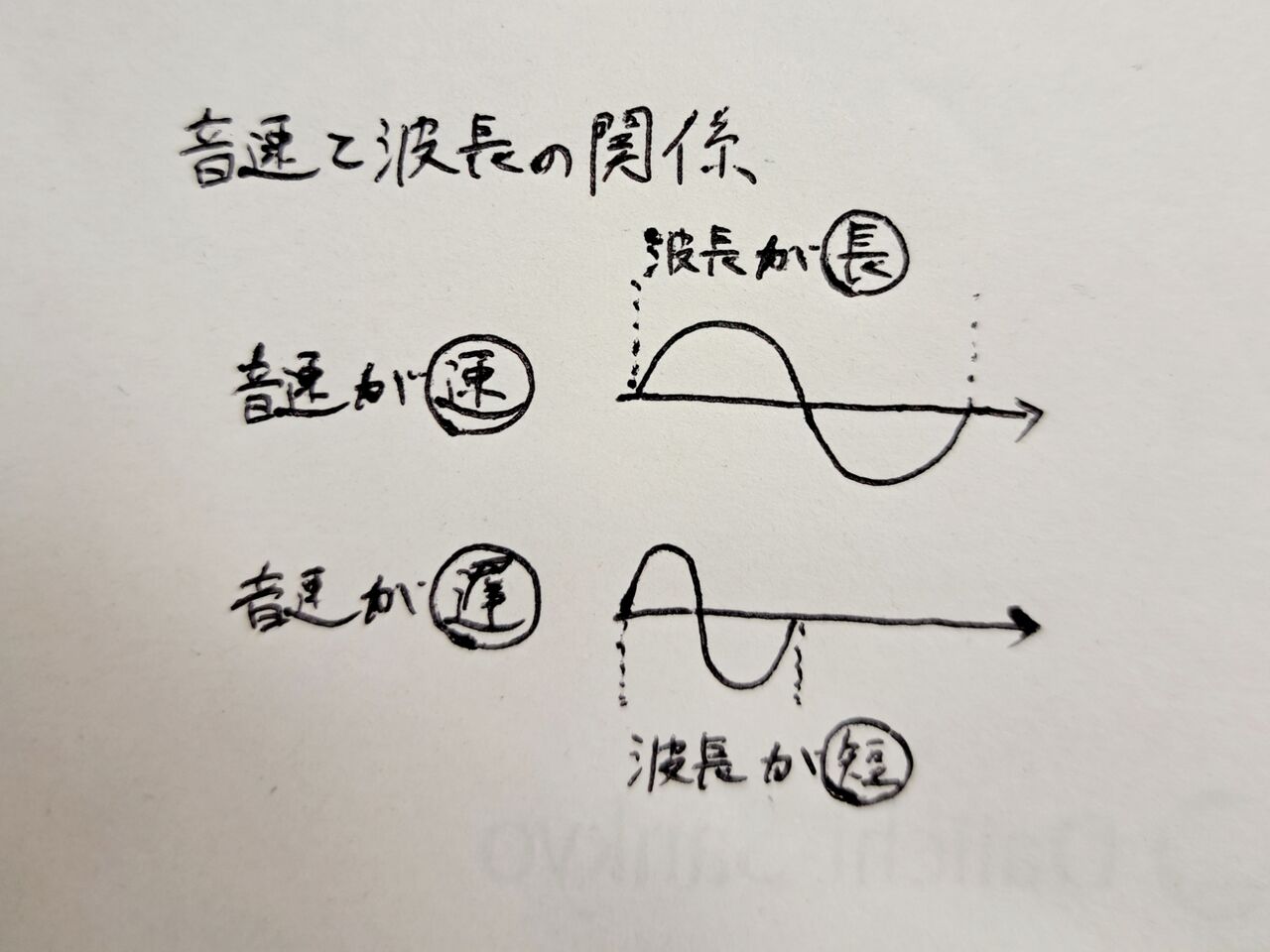

　※音速は(媒質)で決まる
　※周波数・周期は(プローブ)で決まる！
　

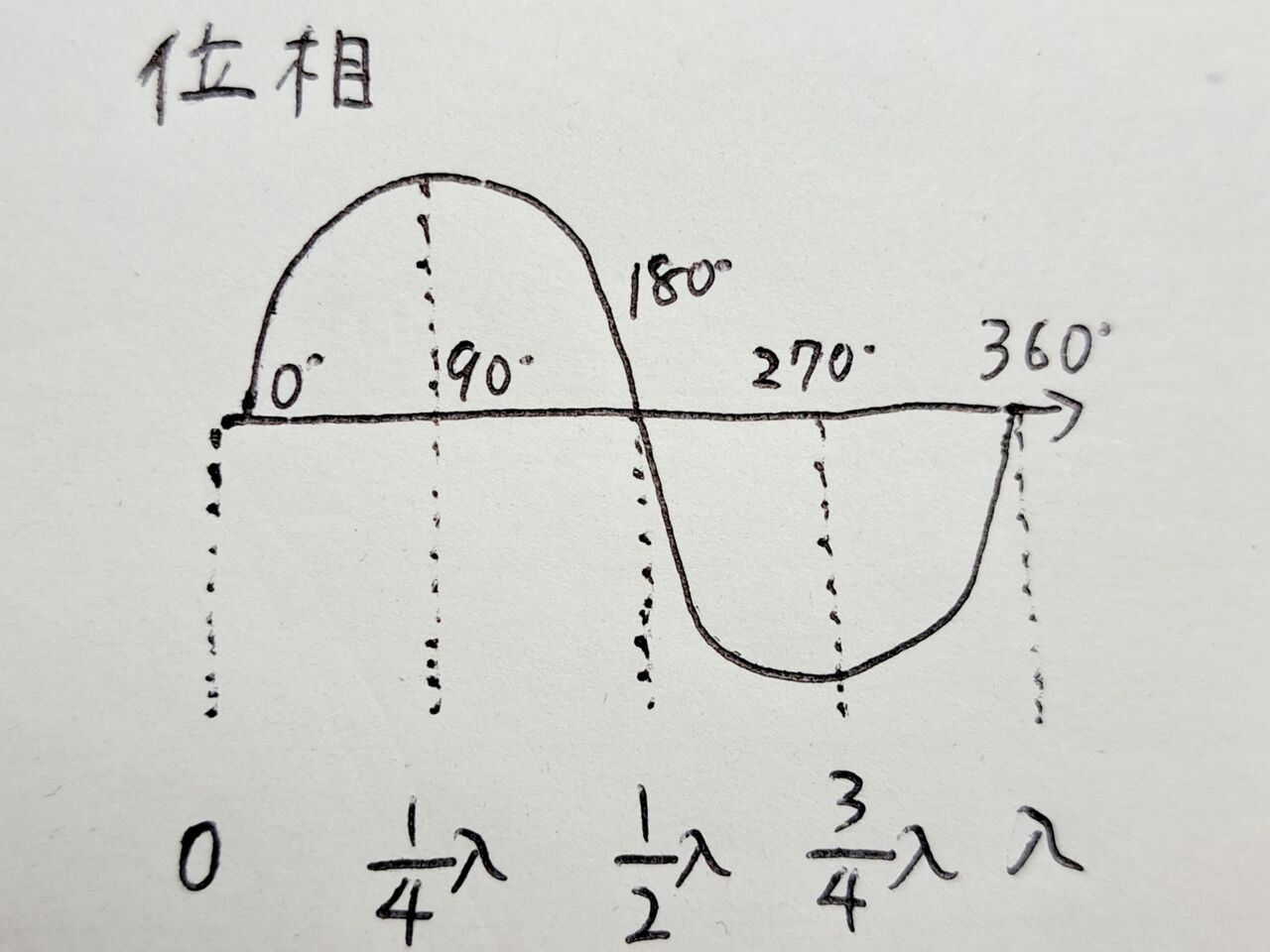

位相

　　90度=1/4λ
　　180度=1/2λ
　　360度=λ
