みなさん、お疲れ様です!

今回は音場に関する問題です。それではさっそく問題をやっていきましょう!

~音場の問題~

音場
 ①近距離(     ゾーン)→D2/4λより(   )い領域→(  )面波
 ②遠距離(     ゾーン)→D2/4λより(   )い領域→(  )面波(   減衰)

円形平面振動子
 口径が(   )いとビームは拡散しにくい。だだし近距離音場は長くなる
 周波数が(   )いとビームは拡散しにくい。だだし近距離音場は長くなる
 ※しかし振動子近傍での分解能は悪化する

凹面振動子
 フォーカス点の(   )が一番絞られる
 焦点深度→焦点面積の( )倍になるビーム面積間の距離
  口径を大きくすると→焦点深度が(   )くなる
  口径を小さくすると→焦点深度が(   )くなる

↓↓答えは広告の下↓↓






~音場の問題の答え~

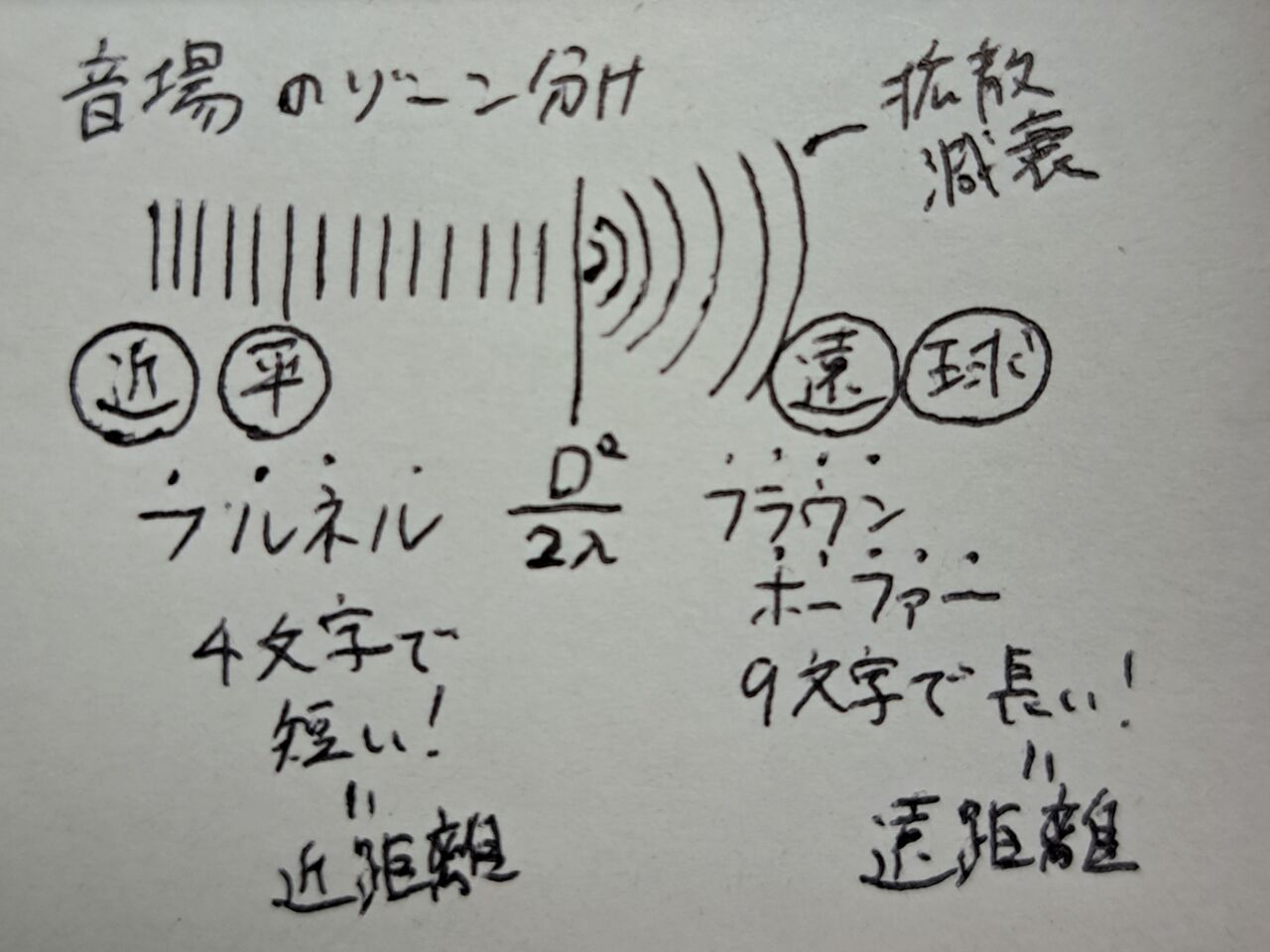

音場

 ①近距離(フルネルゾーン)→D2/4λより(近)い領域→(平)面波
 ※覚え方:名前が短いから近距離
 ②遠距離(フラウンホーファーゾーン)→D2/4λより(遠)い領域→(球)面波(吸収減衰)
 ※覚え方:名前が長いから遠距離
20230901_210831



 拡散減衰とは?
  ⇒音圧は距離と比例し、強度は距離の2乗に比例して減衰する。

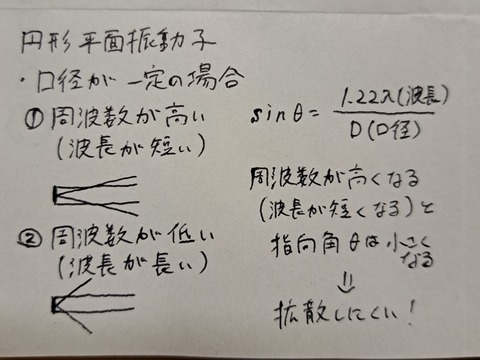

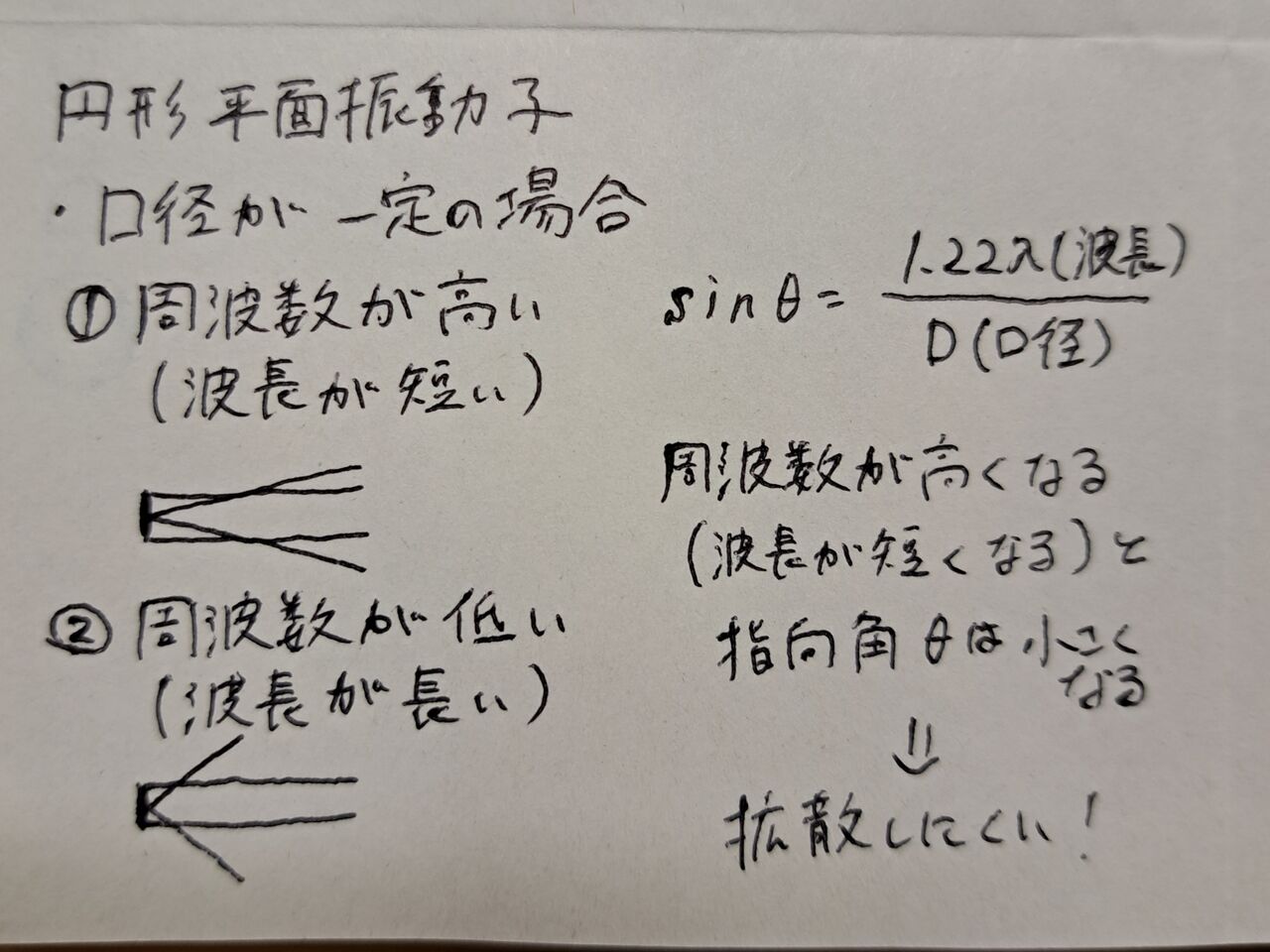

円形平面振動子

【覚えよう!公式】
  sinθ=(1.22λ(波長))/(D(口径))

周波数と波長が一定
20230901_213149


  ⇒口径が(大き)いとビームは拡散しにくい。だだし近距離音場は長くなる
口径が一定
20230901_213154

 ⇒周波数が(高)いとビームは拡散しにくい。だだし近距離音場は長くなる
 ※しかし振動子近傍での分解能は悪化する

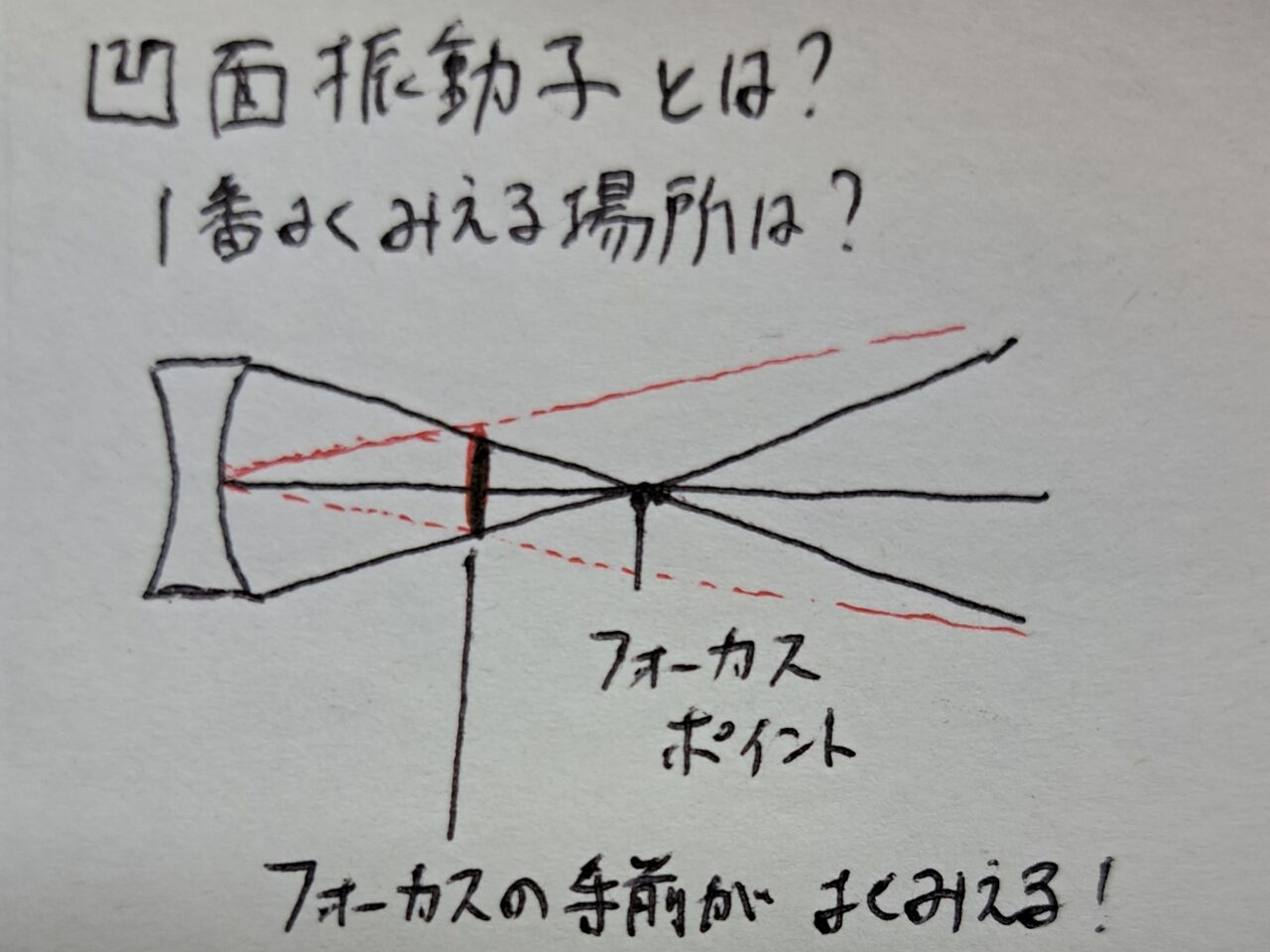

凹面振動子

 フォーカス点の(手前)が一番絞られる
20230901_214300

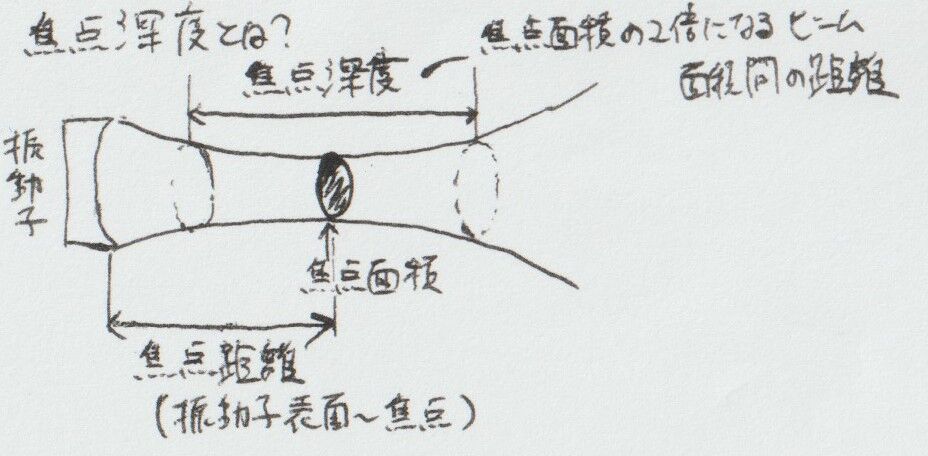

 焦点深度→焦点面積の( )倍になるビーム面積間の距離

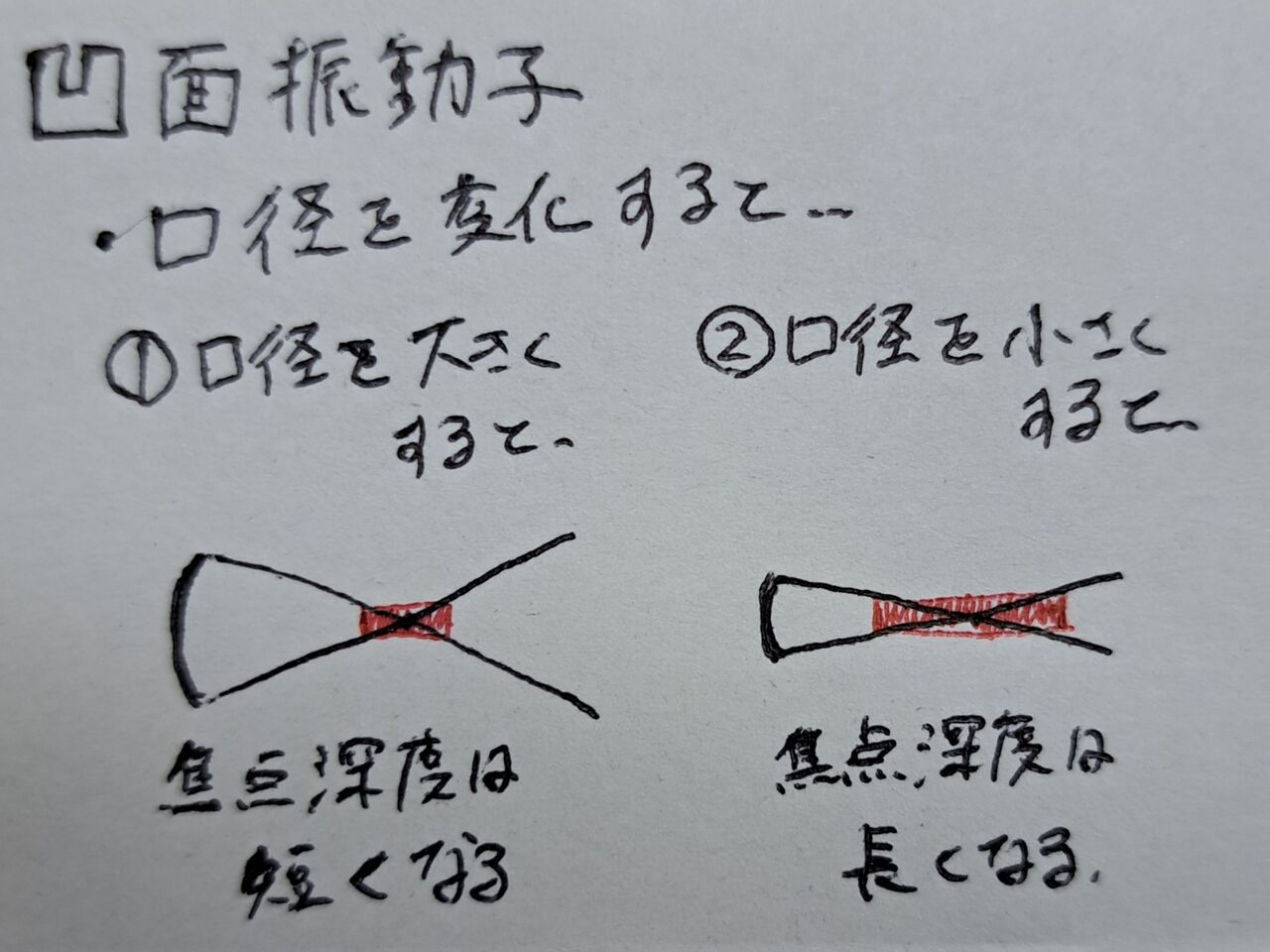

  口径を大きくすると→焦点深度が(短)くなる
  口径を小さくすると→焦点深度が(長)くなる
20230901_214959

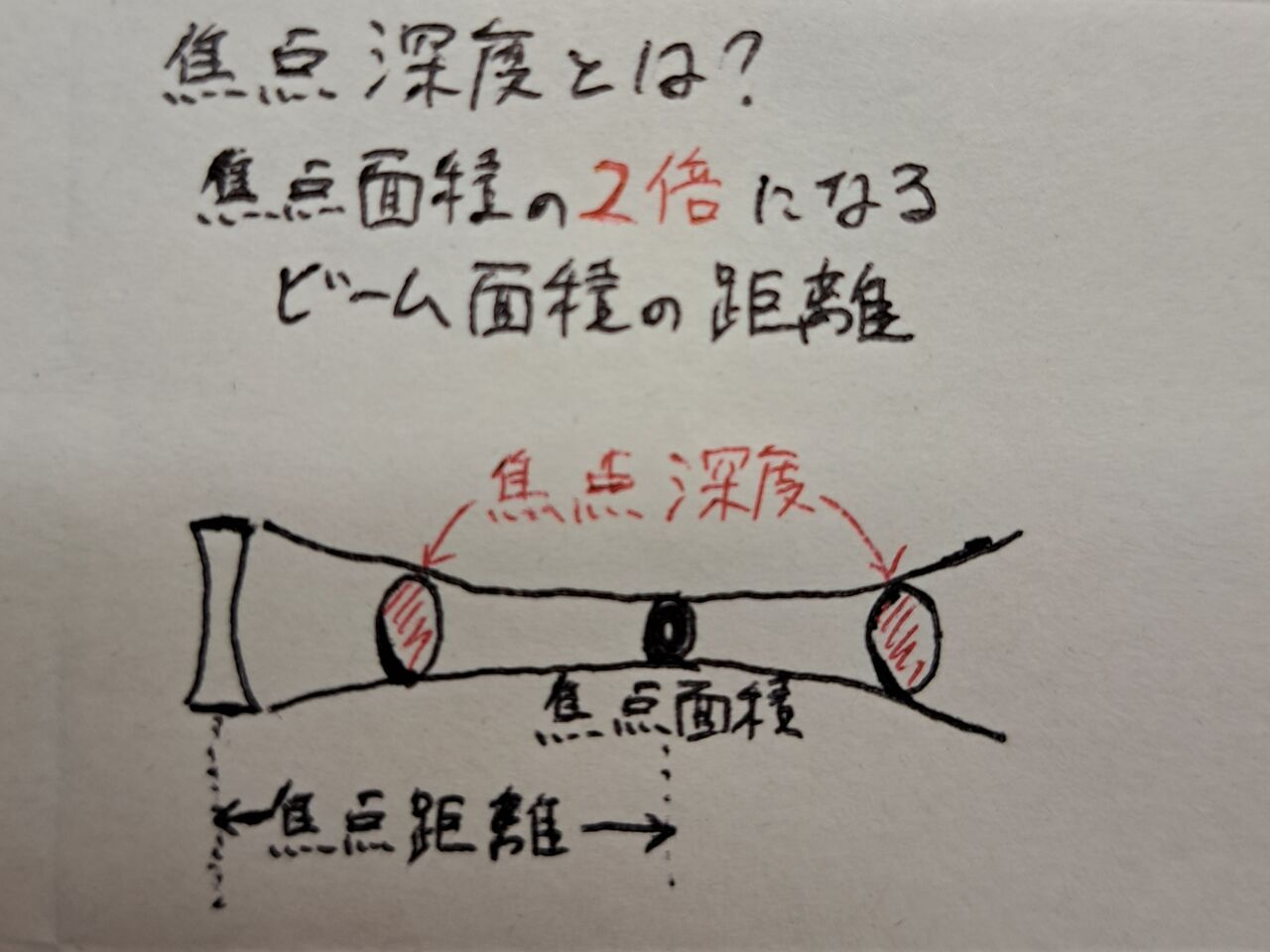

焦点深度とは?

 焦点面積の2倍になるビーム面積間の距離の事。
20230901_214304
