みなさん、お疲れ様です!超音波検査士けんしんです。

今回はハーモニックイメージングに関する問題です。早速問題を解いていきましょう!

~ハーモニックイメージングの問題~

・非線形現象とは?
 フックの法則→弾性体に力を加えて変形させた時、(   )と(   )は比例するという物理学的現象

 フックの法則に従う領域→(   )領域
 フックの法則に弾性限界を超えて従わない領域→(   )領域

・ハーモニックイメージング
 超音波が伝搬中あるいは気泡などに当たった際に発生する(   )を用いて映像化する方法

 ①ティッシュハーモニックイメージング(THI)
  伝搬中の超音波の(     )によって発生する高調波を用いる方法。
  映像化には(   )高調波を用いる

  (効果)
   ビーム幅が(   )い
   アーチファクトが(   )
   (   )分解能、(   )分解能の優れた画像

 ②コントラストハーモニックイメージング(CHI)
  (     )に超音波が照射された際に生じる高調波を用いる方法。
  映像は(   )高調波を選択する
  フォーカスポイントは病変の(   )を設定する

↓↓答えは広告の下↓↓





~ハーモニックイメージングの問題の答え~

・非線形現象とは?

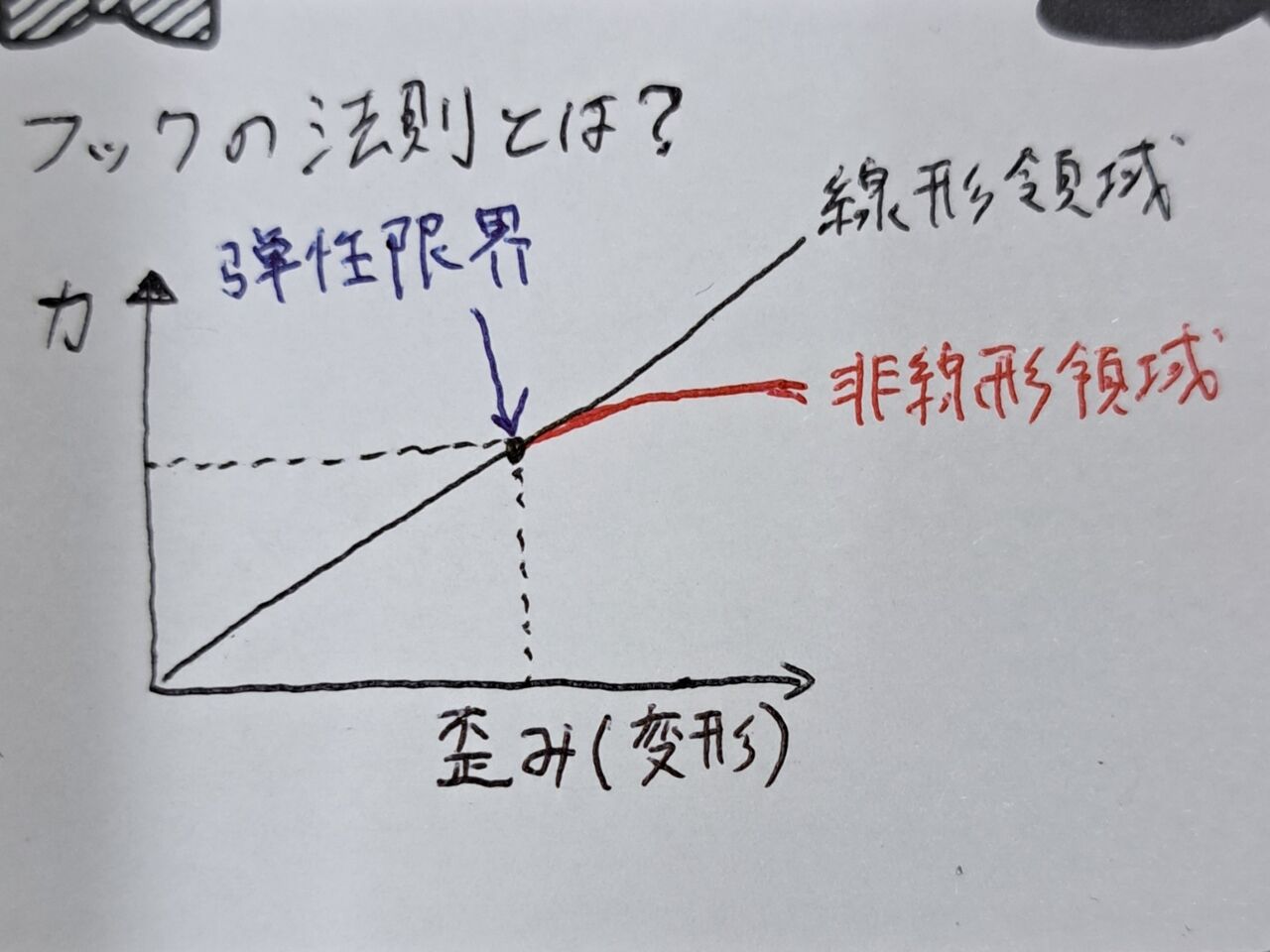

 フックの法則→弾性体に力を加えて変形させた時、(力)と(変形)は比例するという物理学的現象

 フックの法則に従う領域→(線形)領域
 フックの法則に弾性限界を超えて従わない領域→(非線形)領域
20230830_112146


・ハーモニックイメージング
 超音波が伝搬中あるいは気泡などに当たった際に発生する(高調波)を用いて映像化する方法

 ①ティッシュハーモニックイメージング(THI)
  伝搬中の超音波の(非線形現象)によって発生する高調波を用いる方法。
  映像化には(二次)高調波を用いる

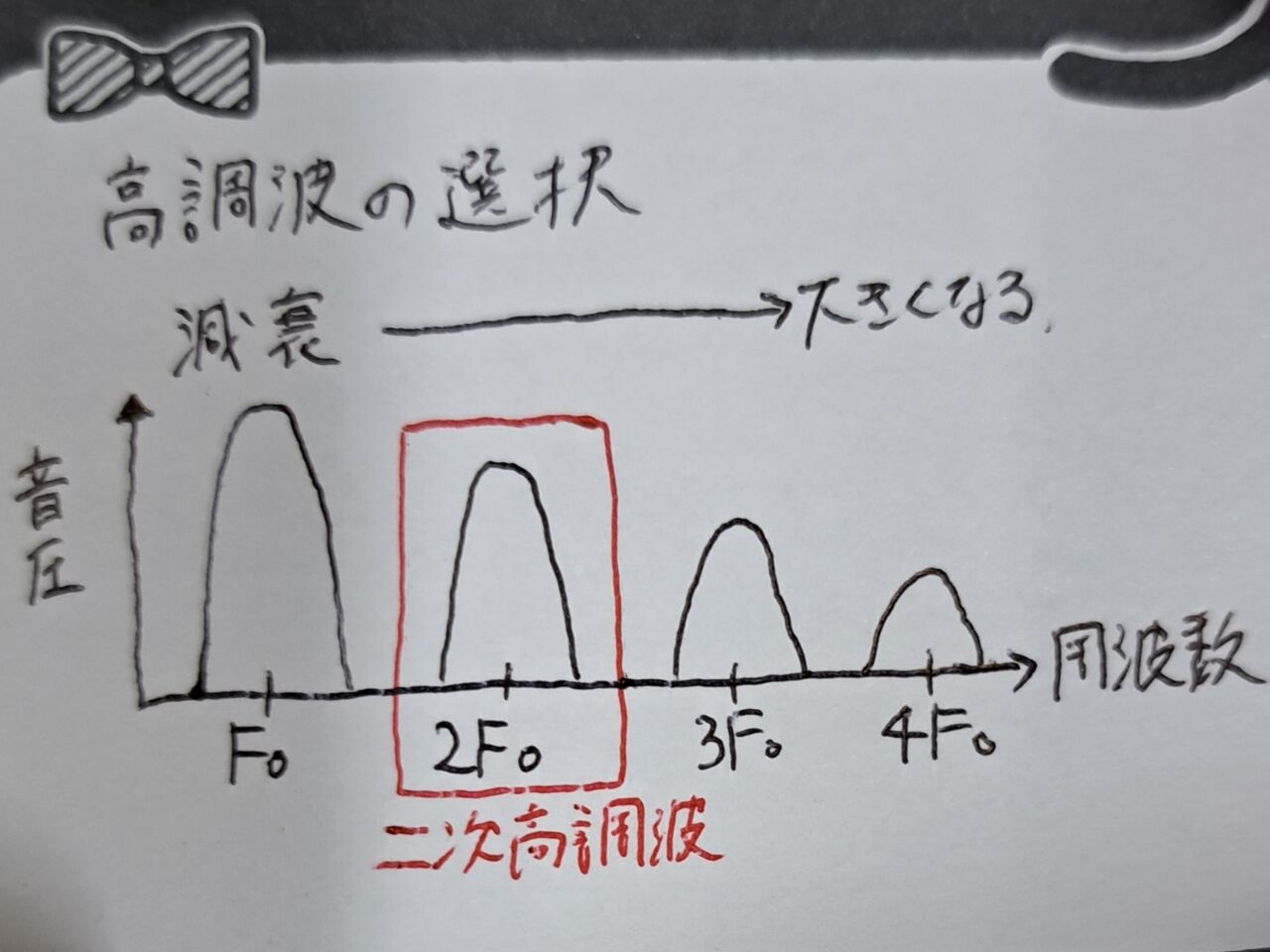

  ①超音波が生体内を伝搬する過程で波形が歪み、高調波が発生。
  ②整数倍の高調波が発生するが減衰の兼ね合いで二次高調波を用いる。
20230830_112153

  (効果)
   ビーム幅が(狭)い
   アーチファクトが(低減)
   (空間)分解能、(コントラスト)分解能の優れた画像

 ②コントラストハーモニックイメージング(CHI)
  (気泡などの造影剤)に超音波が照射された際に生じる高調波を用いる方法。
  映像は(二次)高調波を選択する
  フォーカスポイントは病変の(下端)を設定する

  ①超音波造影剤(マイクロバブル)は超音波により共振し、高調波が発生。
  ②二次高調波を選択し表示する。
