みなさん、お疲れ様です!超音波検査士けんしんです。
今回はドプラ法に関する問題です。それではさっそく問題をやっていきましょう!
~ドプラ法の問題~
1.ドプラ効果とは?音源と観測者の距離が変化すると観測される( )も変わる現象
音源より高い周波数で観察されるパターン
①音源が( )
②観測者が( )
音源より低い周波数で観察されるパターン
①音源が( )
②観測者が( )
2.ドプラ法の基本原理(ドプラ偏移周波数)
【公式】
反射する場合・・・( )
反射しない場合・・・( )
・ドプラ偏移周波数は( )に比例する
・ドプラ偏移周波数は( )に比例する
・ビームと流れのなす角度が大きくなると、ドプラ偏移周波数は( )
3.ドプラシフト
ドプラ効果によって生じた( )の変化
4.角度補正
・流れとビームの角度が大きくなるほど角度補正誤差は( )
・( )度を超えると急激に誤差は大きくなる。
5.周波数分析
①FFT法(高速フーリエ変換)
( )、( )の周波数分析(スペクトラム表示)
・周波数分析の精度が高い
・流れの方向が表示できる
・流速の( )と( )を表示できる
②自己相関法
( )の周波数分析(カラーマップ表示)
・周波数分析の精度はFFTより劣る
・流れの方向が表示できる
・流速の( )を表示する
・流速成分の( )を表示(分散演算)できる
↓↓答えは広告の下↓↓
~ドプラ法の問題の答え~

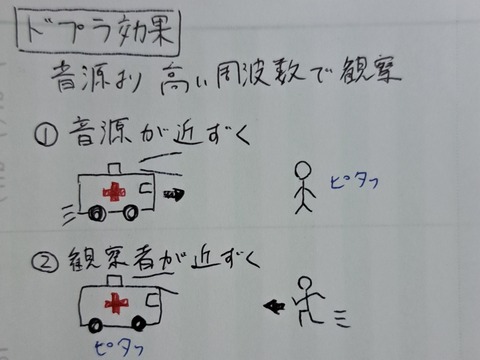

1.ドプラ効果とは?音源と観測者の距離が変化すると観測される(周波数)も変わる現象。
音源より高い周波数で観察されるパターン
①音源が(近づく)
②観測者が(近づく)
音源より低い周波数で観察されるパターン
①音源が(遠ざかる)
②観測者が(遠ざかる)

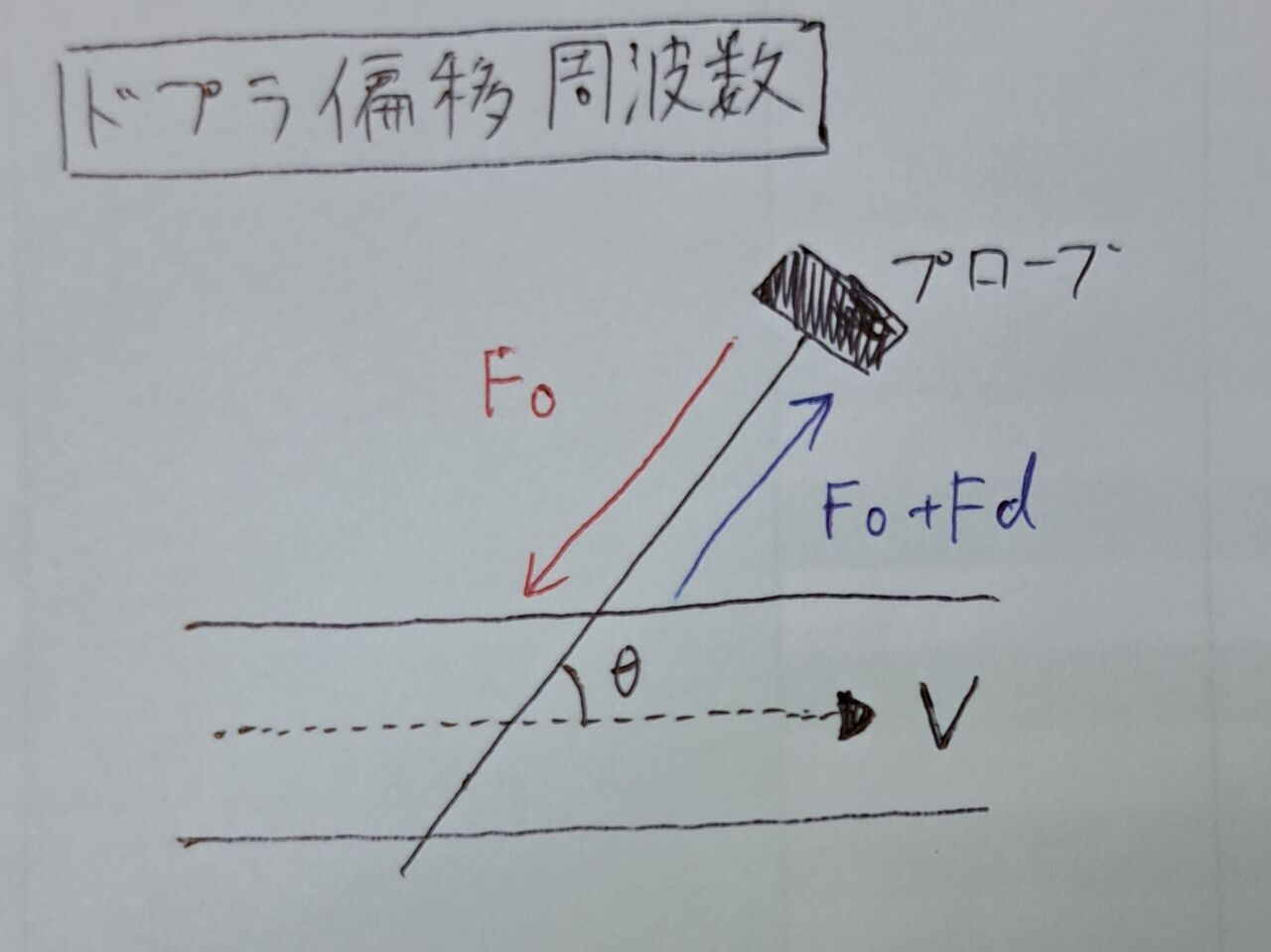

2.ドプラ法の基本原理(ドプラ偏移周波数)
【公式】
反射する場合・・・(Fd=2VcosΘ×Fo/c)
反射しない場合・・・(Fd=VcosΘ×Fo/c)
・ドプラ偏移周波数は(流速)に比例する
・ドプラ偏移周波数は(送信周波数)に比例する
・ビームと流れのなす角度が大きくなると、ドプラ偏移周波数は(小さくなる)
3.ドプラシフト
ドプラ効果によって生じた(周波数)の変化
4.角度補正
・流れとビームの角度が大きくなるほど角度補正誤差は(大きくなる)
・(60)度を超えると急激に誤差は大きくなる。
5.周波数分析
①FFT法(高速フーリエ変換)
(パルス波)、(連続波)の周波数分析(スペクトラム表示)
・周波数分析の精度が高い
・流れの方向が表示できる
・流速の(成分)と(量)を表示できる
②自己相関法
(カラードプラ)の周波数分析(カラーマップ表示)
・周波数分析の精度はFFTより劣る
・流れの方向が表示できる
・流速の(平均値)を表示する
・流速成分の(バラツキ)を表示(分散演算)できる
