【超音波検査士対策】信号処理の問題｜対数増幅・ダイナミックレンジ・ゲイン・STCを5分で暗記
みなさん、お疲れ様です！
超音波検査士けんしんです🔥
信号処理は、対数増幅・ダイナミックレンジ・ゲイン・STCなど、似たような言葉が多くて混乱しやすい分野です。
でも大丈夫！
それぞれが「何を調整しているのか」を理解すれば、かなり覚えやすくなります。
🔥 まずは30秒まとめ
① 対数増幅
→ 大きな信号から小さな信号まで表示しやすくする
② ダイナミックレンジ
→ 表示できる入力信号の範囲
③ ゲイン
→ 信号の増幅度を調整する
④ STC
→ 深度に応じて感度を調整する
ゲイン＝全体
STC＝深度
～信号処理の問題～
① 対数増幅器
大きな信号から小さな信号までを表示するため、信号を対数増幅します。
【問題】
6dB＝（①）倍
−6dB＝（②）倍
20dB＝（③）倍
−20dB＝（④）倍
② ダイナミックレンジ

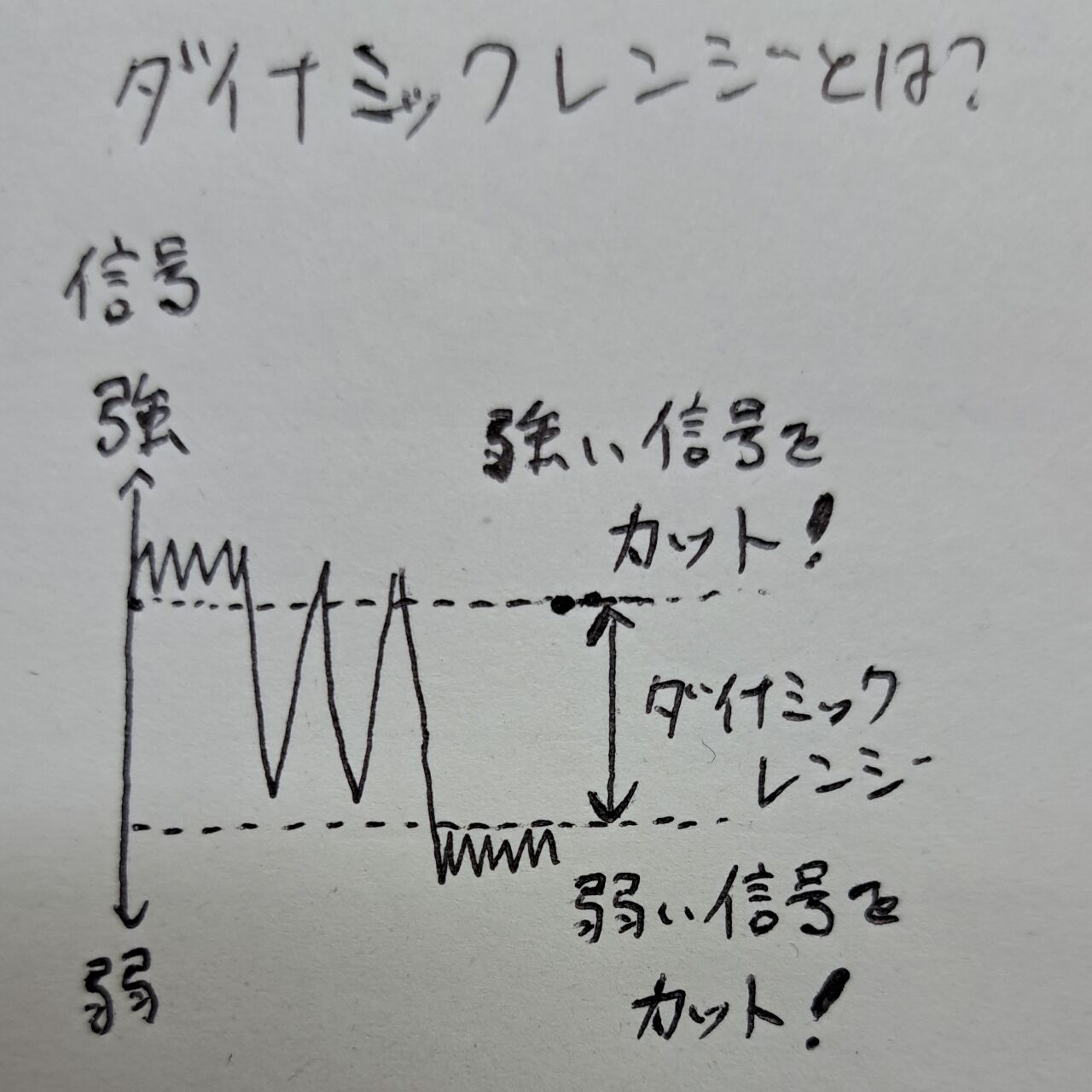

ダイナミックレンジとは、 「表示できる入力信号の範囲」です。
【問題】
ダイナミックレンジが広い
→ コントラストが（①）、（②）い画像
ダイナミックレンジが狭い
→ コントラストが（③）、（④）い画像
③ ゲイン
ゲインとは、電圧などの増幅度（利得）のことです。
【問題】

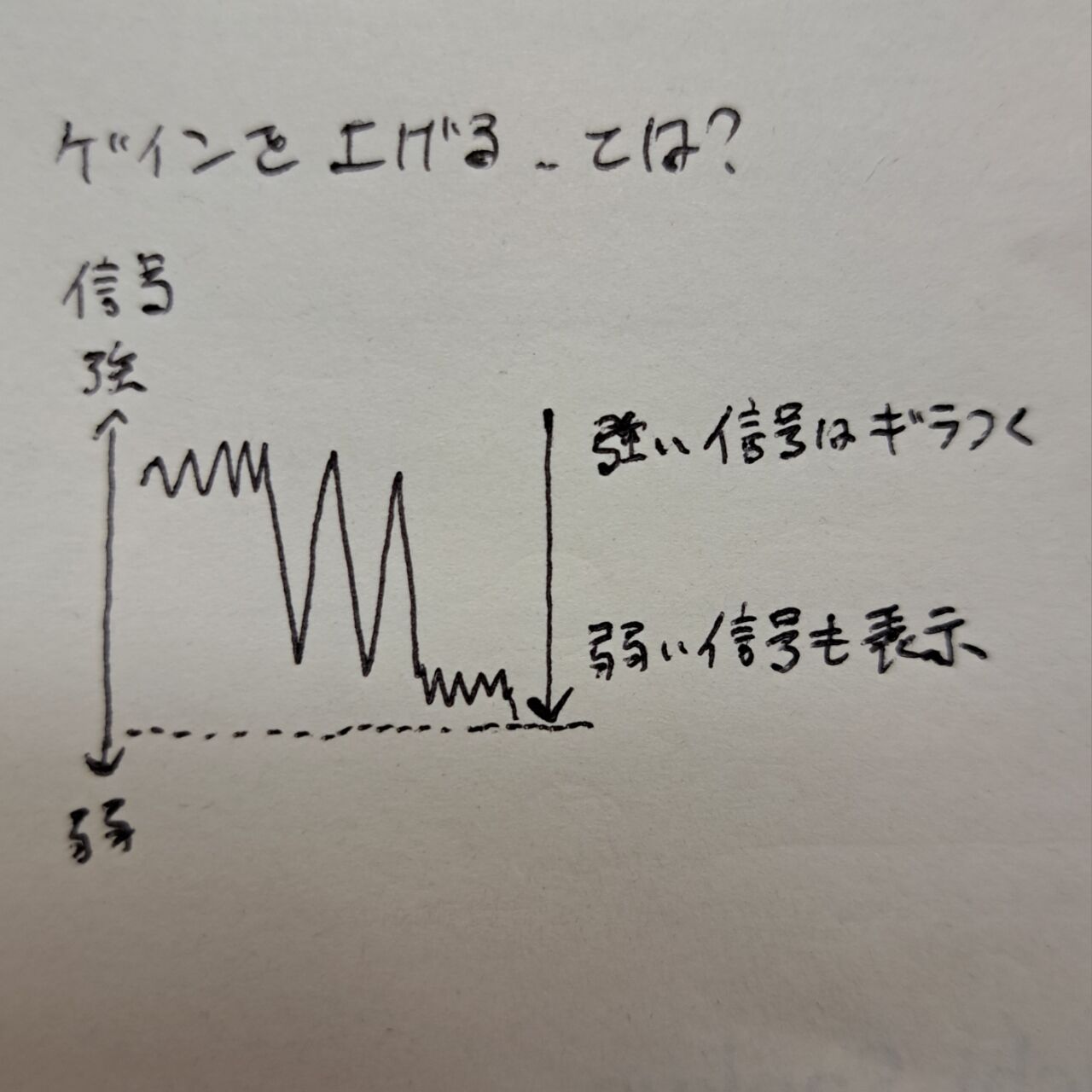

ゲインを上げる
→ （①）い信号も表示
→ （②）い信号はギラつく

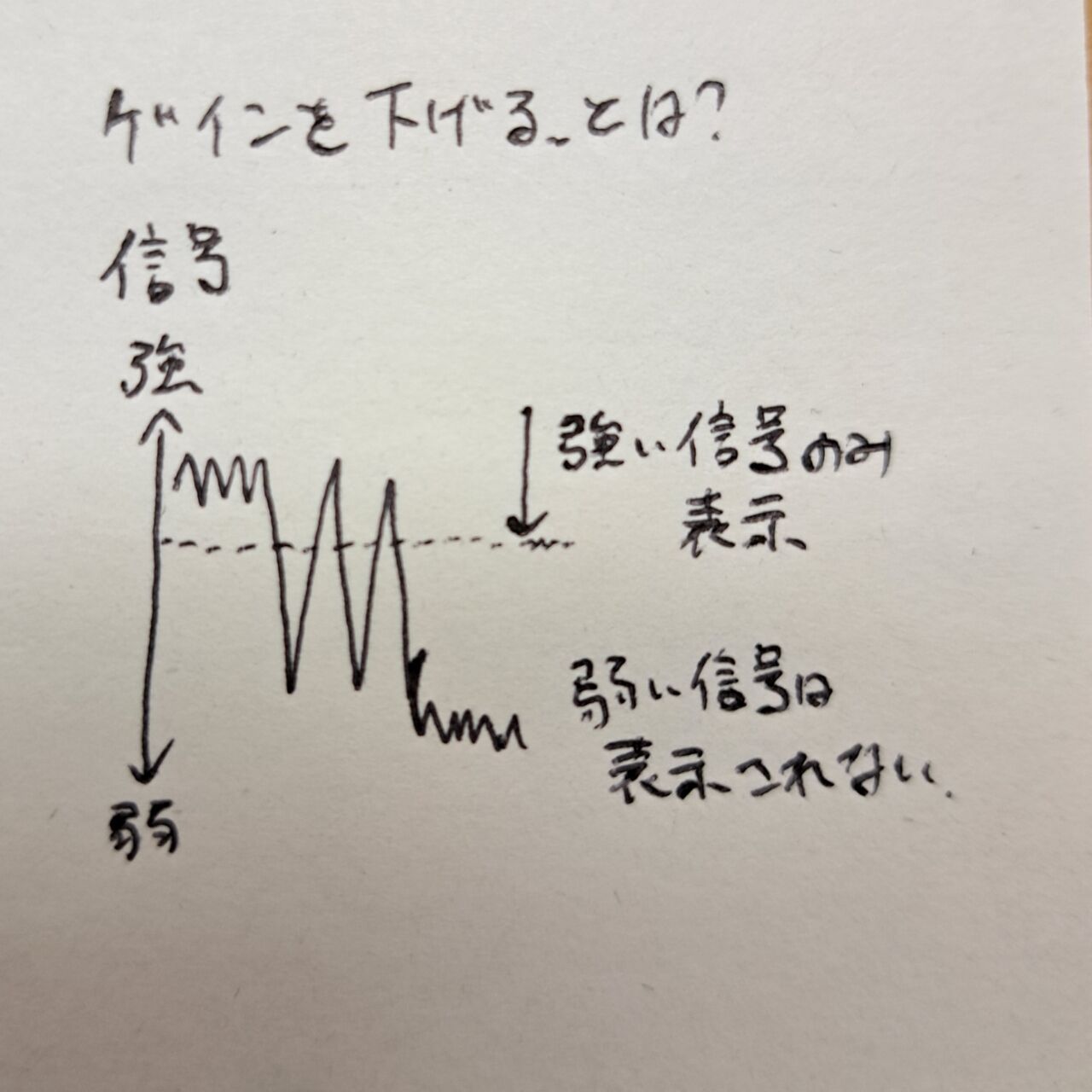

ゲインを下げる
→ （③）い信号のみ表示
→ （④）い信号は表示されない
④ STC（Sensitivity Time Control）
STCは、超音波の深度に応じて感度を調整する機能です。
【問題】
STCとは、エコーの（①）に相当する時間に対して感度を調整する機能である。
STC補正量（dB）＝（②）
🔥 4つを一気に比較
| 項目 | 何をする？ | 暗記ワード |
|---|---|---|
| 対数増幅 | 信号の大小を圧縮して表示 | 大〜小の信号 |
| ダイナミックレンジ | 表示できる信号範囲 | 広い＝軟らかい |
| ゲイン | 増幅度を調整 | 全体 |
| STC | 深度に応じて感度を調整 | 深度 |
🧠 ここだけ覚えればOK
📱 SNSで使える暗記フレーズ
「DR広い＝軟らかい」
「DR狭い＝硬い」
「6dB＝2倍、20dB＝10倍」
🚀 さらに超音波を勉強するなら
信号処理だけでなく、超音波検査士対策では、 超音波の原理 → 装置設定 → 画像の見え方 → 疾患別所見 の順番で勉強すると理解しやすくなります。
📚 一気に勉強したいあなたに
「いちいちSNSを開くのは面倒くさい」
「印刷して紙で勉強したい」
「問題を編集して自分なりにアレンジしたい」
そんな方は、記事＋PDFでスキマ時間に復習できるようにまとめています。
通勤・昼休み・寝る前の5分復習に活用してみてください🔥
📝 信号処理の超圧縮ノート
(1) 対数増幅器
大きな信号から小さな信号までを表示するため、信号を対数増幅する。
6dB＝2倍
−6dB＝1/2倍
20dB＝10倍
−20dB＝1/10倍
(2) ダイナミックレンジ
表示できる入力信号の範囲。
広い → コントラストがつきにくい → 軟らかい画像
狭い → コントラストがつく → 硬い画像
(3) ゲイン
電圧などの増幅度（利得）。
ゲイン↑ → 弱い信号も表示
ゲイン↓ → 弱い信号は表示されにくい
(4) STC
エコーの深度・伝搬時間に応じて感度を調整する機能。
STC補正量（dB）＝ 減衰率 × 周波数（MHz） × 往復距離（cm）
🏁 最後に
6dB＝2倍
DR広い＝軟らかい
ゲイン＝全体、STC＝深度
信号処理は、超音波装置の設定や画像の見え方を理解するうえでも重要な分野です。
「なんとなく設定する」から、 「なぜこの設定にするのか分かる」へ。
超音波検査士を目指している方は、ぜひ問題を解いてから「答え」→「ポイント」の順番で確認してみてください💪🔥
