【超音波検査士対策】プローブ・探触子の基本構造を5分で暗記｜吸収材・振動子・整合層・音響レンズ
みなさん、お疲れ様です！超音波検査士けんしんです。
今回は、超音波検査士試験・超音波の基礎で頻出の「プローブ・探触子」について、問題形式でまとめます。
プローブの基本構造は
「吸収材 → 振動子 → 整合層 → 音響レンズ → 生体」
さらに重要なのは、
「吸収材＝パルス短く・距離分解能UP・感度DOWN」
「整合層＝反射を減らす」
「音響レンズ＝スライス方向の分解能」
👉 国家試験・超音波検査士対策では、この3つをまず押さえておきましょう。
🚀 30秒まとめ｜プローブ・探触子はこれだけ暗記
吸収材 → 振動子 → 音響整合層 → 音響レンズ → 生体
② 吸収材
残響を抑える → パルス幅↓ → 距離分解能↑
ただし感度↓
③ 振動子
圧電効果で電気信号⇔機械振動
周波数は厚みと音速で決まる
④ 音響整合層
振動子と生体のインピーダンス差を小さくする
厚さは1/4λ
⑤ 音響レンズ
スライス方向の分解能を改善
🧠 プローブ・探触子の問題
それでは、実際に問題を解いてみましょう！
【第1問】プローブの基本構造
プローブの基本構造について、次の順番に並べてください。
(①) → (②) → (③) → (④) → (⑤)
また、音響インピーダンスの大きさは次の関係になります。
(①) ＝ (②) ＞ (③) ＞ (④) ＞ (⑤)
【第2問】吸収材（バッキング・ダンパー）
吸収材は、プローブ内部でどのような働きをするでしょうか？
(①)を抑える働き
→ 波数を減らし、パルス幅を(②)くする
→ 距離分解能を(③)くする
→ ただし(④)は落ちる
【第3問】振動子
振動子は電気信号と機械振動を変換する重要な部分です。
電気音響変換器
→ (①)により電気信号と機械振動を相互に交換
稼働周波数は振動子の(②)と(③)で決まる。
【公式】
周波数(MHz) ＝ (④)
さらに、代表的な圧電材料についても覚えておきましょう。
・PZT（セラミックス）：ジルコン酸チタン酸鉛
→ (⑤)プローブ
・PVDF膜（高分子材料）：ポリフッ化ビニリデン
→ (⑥)プローブ、(⑦)プローブ
【第4問】音響整合層（マッチング層）
音響整合層は、何と何のインピーダンスマッチングを行うのでしょうか？
(①)と(②)のインピーダンスマッチングを行う。
↓
プローブ内の(③)を少なくする。
また、整合層の厚さは？
【第5問】音響レンズ
音響レンズについて、空欄を埋めてください。
・( )の分解能を改善する
・材質は( )を使用
・焦点距離は音響レンズの( )などの影響を受ける
🔥 プローブ問題の「超圧縮」暗記法
吸 → 吸収材
振 → 振動子
整 → 音響整合層
レ → 音響レンズ
生 → 生体
さらに、
吸収材 → パルス短く → 距離分解能UP → 感度DOWN
整合層 → 反射を減らす → 1/4λ
音響レンズ → スライス方向
📱 SNSでそのまま使える暗記フレーズ
吸収材＝パルス短縮
整合層＝反射低減
音響レンズ＝スライス方向
🔗 関連記事｜超音波検査士の学習ルート
プローブの基礎を押さえたら、次は実際の超音波画像・疾患の理解へ進みましょう。
「基礎 → 正常画像 → 疾患 → 症例レポート」の順番で学習すると、知識がつながりやすくなります。

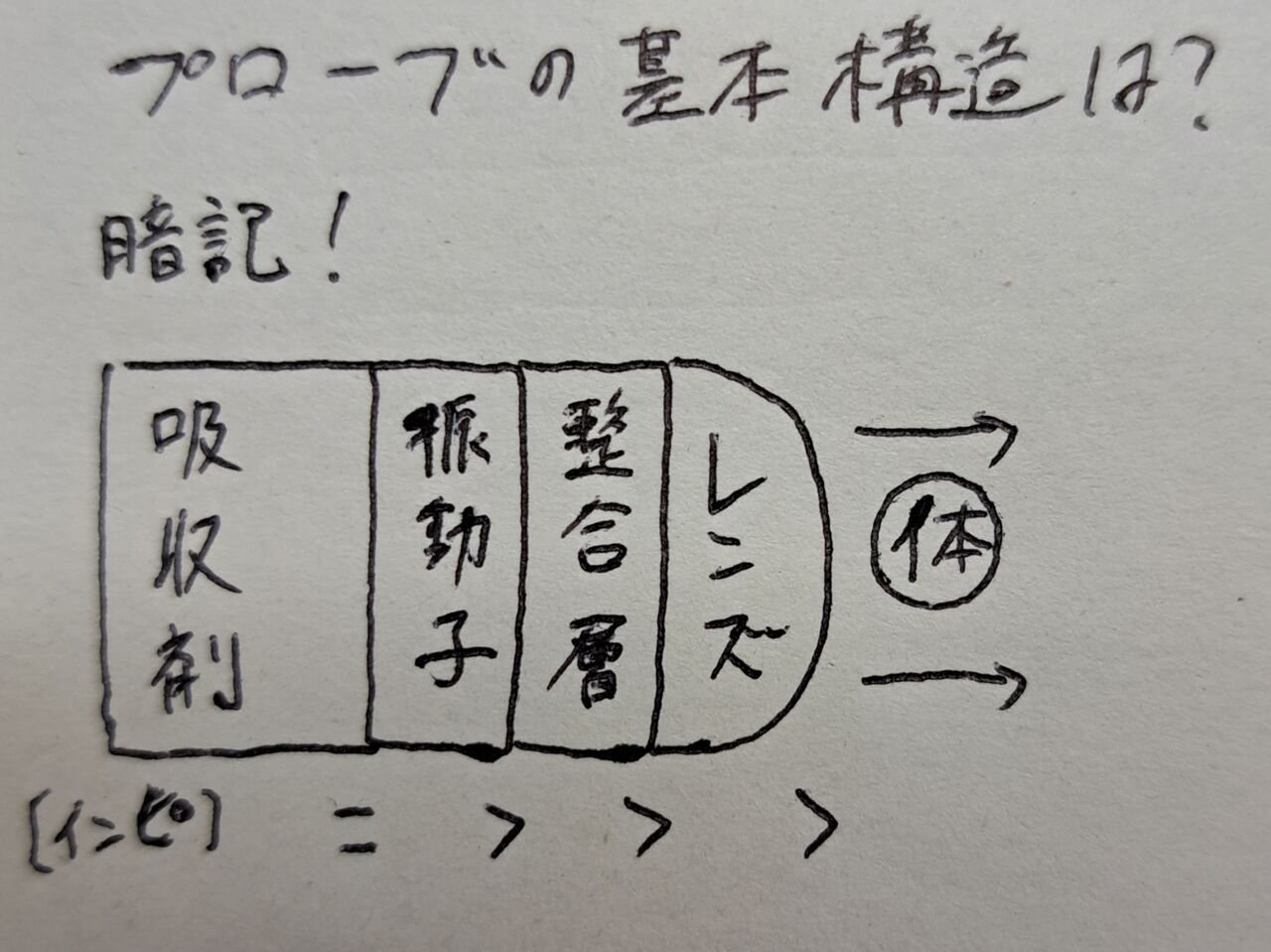

📸 プローブの基本構造を画像で確認
以前のノート画像も、復習用として掲載しておきます。
📝 プローブ・探触子の勉強ノート
① 基本構造
音響吸収材 → 振動子 → 音響整合層 → 音響レンズ → 生体
音響インピーダンスの大きさ
音響吸収材 ＝ 振動子 ＞ 音響整合層 ＞ 音響レンズ ＞ 生体
② 吸収材（バッキング・ダンパー）
残響を抑える働き
↓
パルス幅を短くする
↓
距離分解能を良くする
↓
ただし感度は低下
③ 振動子
圧電効果（piezo効果）により、電気信号と機械振動を相互に変換します。
稼働周波数は振動子の厚みと音速に関係します。
周波数 f ＝ 伝搬速度 c ÷（2 × 厚み d）
PZT：ジルコン酸チタン酸鉛
PVDF：ポリフッ化ビニリデン
④ 音響整合層
振動子と生体のインピーダンスマッチングを行います。
プローブ内部での反射を減らし、効率よく超音波を送受信することが目的です。
整合層の厚さ：1/4λ
⑤ 音響レンズ
スライス方向の分解能を改善します。
代表的な材質としてシリコンゴムなどが使用されます。
焦点距離にはレンズの曲率や音速などが関係します。
💡 最後に｜この5つを言えればOK
① 基本構造
吸収材 → 振動子 → 整合層 → レンズ → 生体
② 吸収材
パルス短縮 → 距離分解能UP → 感度DOWN
③ 振動子
圧電効果・厚み・音速
④ 音響整合層
反射低減・1/4λ
⑤ 音響レンズ
スライス方向の分解能
📚 一気に勉強したいあなたに
「SNSを開いて、過去の記事を探すのが面倒……」
「印刷して紙で勉強したい」
「問題を編集して、自分専用の問題集を作りたい」
そんな方に向けて、記事＋PDF形式の学習教材も作成しています。
スマホで読むだけでなく、PDFにして印刷すれば、 自分で書き込みながら復習することもできます。
🔥 まとめ
プローブ・探触子は超音波検査の「入り口」です。
細かい内容まで全部覚えようとすると大変ですが、まずは
↓
振動子
↓
音響整合層
↓
音響レンズ
↓
生体
この流れを覚えましょう。
そして試験で特に狙われやすいのが、
「吸収材＝パルス短縮・距離分解能UP・感度DOWN」
「整合層＝反射低減・1/4λ」
「音響レンズ＝スライス方向」
この3セットです。
これだけでも、試験前の最終確認に使えます🔥
