今回は反射・透過に関する問題です。それではさっそく問題をやっていきましょう！

〜反射・透過のノート〜

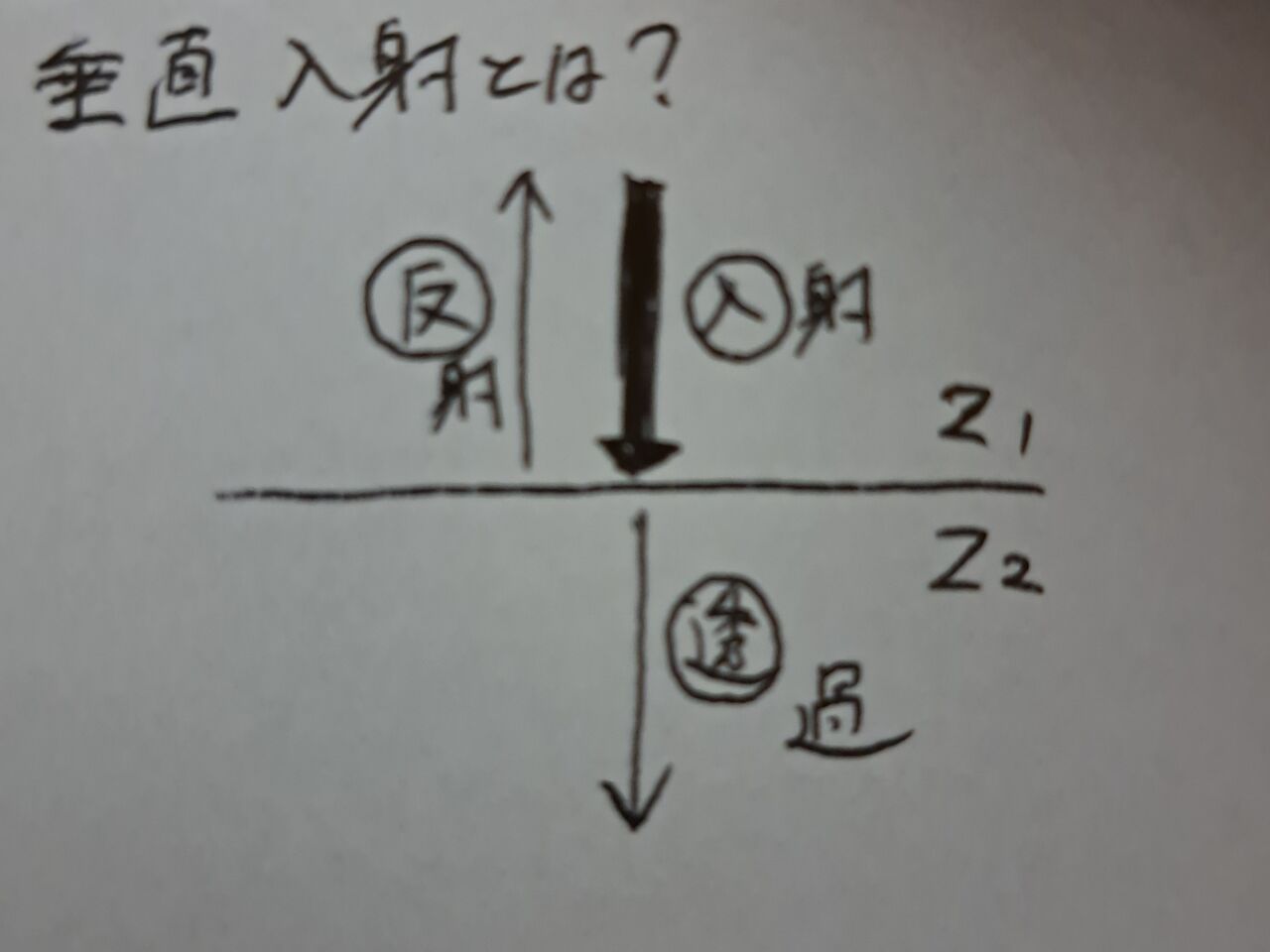

反射と透過の関係は？
　音波は(音響インピーダンス)の異なる境界で一部が反射し、残りが透過する。




音響インピーダンスとは？→音に対する抵抗値
【覚えよう！5つの公式】　
　　音響インピーダンスＺ＝(ｐ(密度)×c(音速))

　　音圧の反射率(Rp)＝((Z2-Z1)／(Z2+Z1))

　　音圧の透過率(Tp)＝(１－Rp(反射率))

　　反射強度率(Ri)＝(Rp(反射率)の２乗)

　　透過強度率(Ti)＝(１－Ri(反射強度率))※透過率の2乗ではないので注意！！

位相の反転

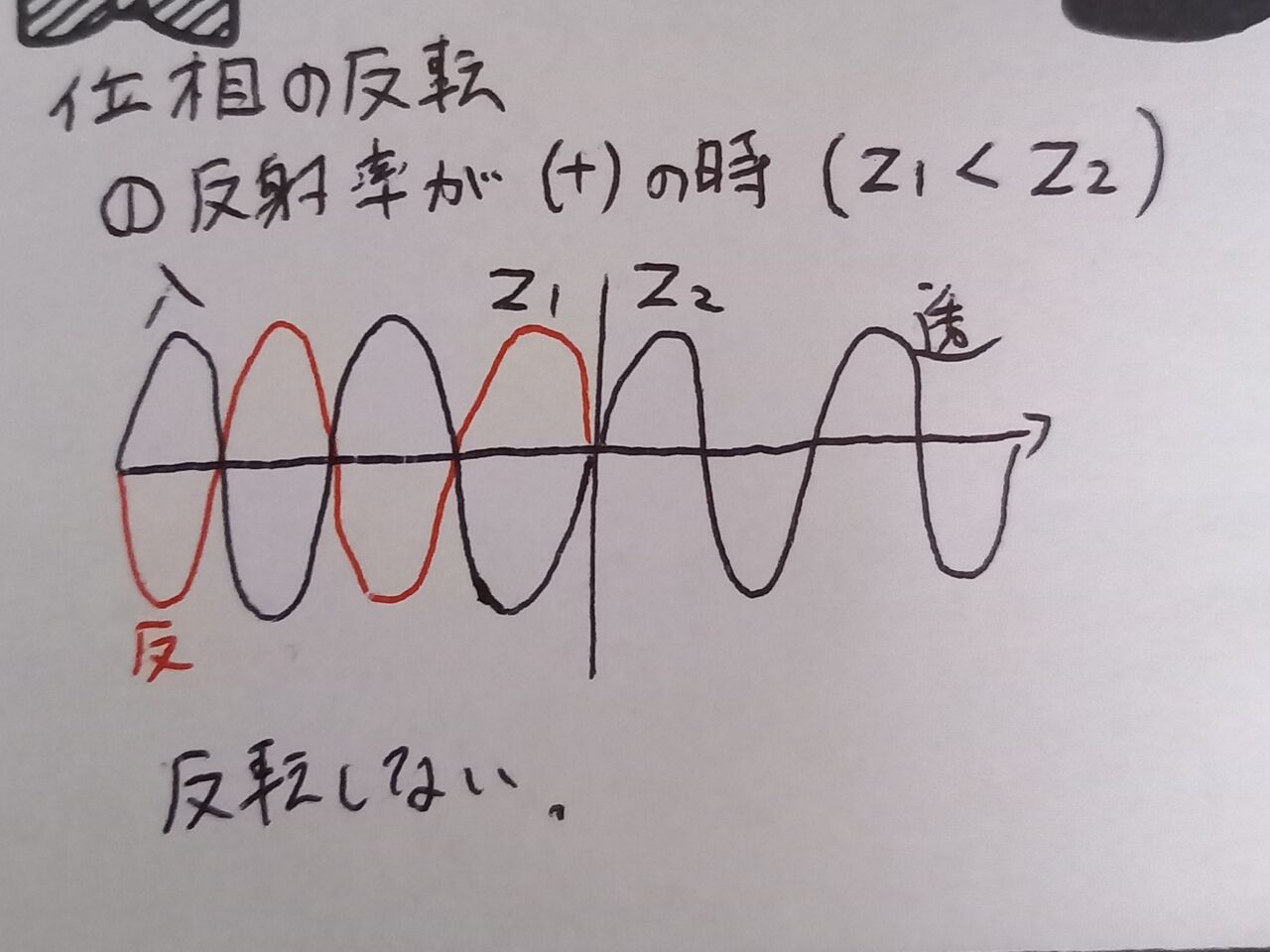

　①反射率が(+)の時(Z1<Z2)
　　・反射波の位相は反転(しない)。
　　・透過波と反射波は(左右対称になる)。

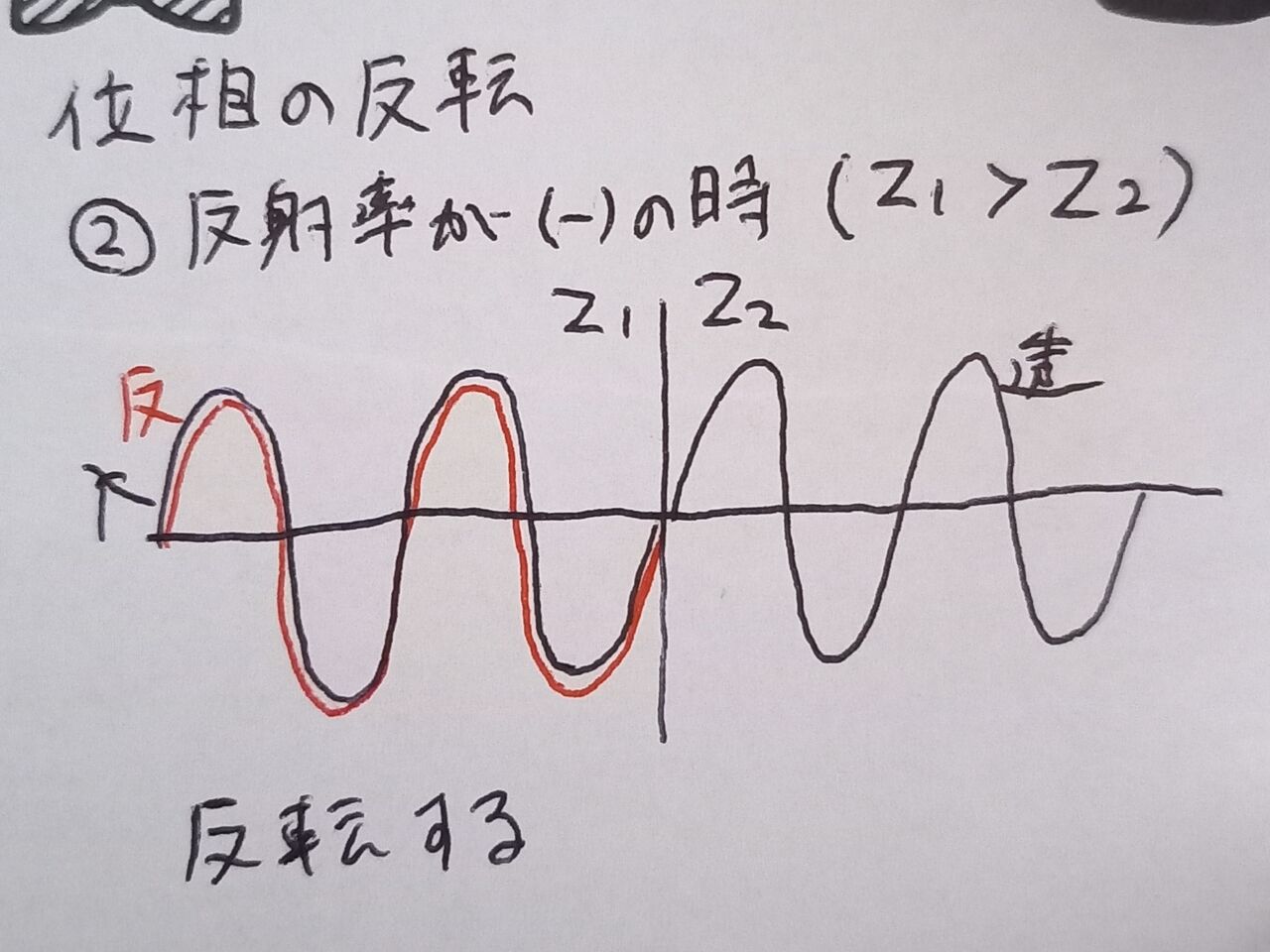

　②反射率が(-)の時(Z1>Z2)
　　・反射波の位相は反転(する)。
　　・反射波の位相が(1/2ずれる)。
