今回は診断距離に関する問題です。それではさっそく問題をやっていきましょう!

~診断距離関係のノート~

①フレーム数・視野深度(診断距離)・走査線数
 公式 c(音速)=(          )
     PRF=(          )

 ※フレーム数を上げるには?
  ・(   )を上げる
  ・(   )を短くする
  ・(   )を減らす
  ・(   )を下げる
  ・(   )の段数を減らす

②往復時間
 問題に(     )と書いてあったら(    )している事を考える!
 公式 t(往復時間)=(           )

③診断距離と実測距離(計算問題でよく出る)
 (     )/(     )=(     )/(     )

④フォーカシング
 1)送信多段フォーカス
  ・段数を減らすとフレーム数は(   )
  ・同時駆動素子の中心ほど遅延時間を(   )くする→浅い位置は遅延差を(   )
                         →深い位置は遅延差を(   )
 2)受信ダイナミックフォーカス
  ・フレーム数は変化(   )
  ・(   )を用いて受信フォーカスを行う。
  ・受信する開口径を次々と切り替えてフォーカス領域をつないで(    )を向上

↓↓答えは広告の下↓↓




~診断距離関係のノート~

①フレーム数・視野深度(診断距離)・走査線数
 公式 c(音速)=(2D×N×R)=(2D×PRF)
     PRF=(N×R)

 ※フレーム数を上げるには?
  ・(PRF)を上げる
  ・(視野深度(D))を短くする
  ・(走査線数(N))を減らす
  ・(走査線密度)を下げる
  ・(送信多段フォーカス)の段数を減らす

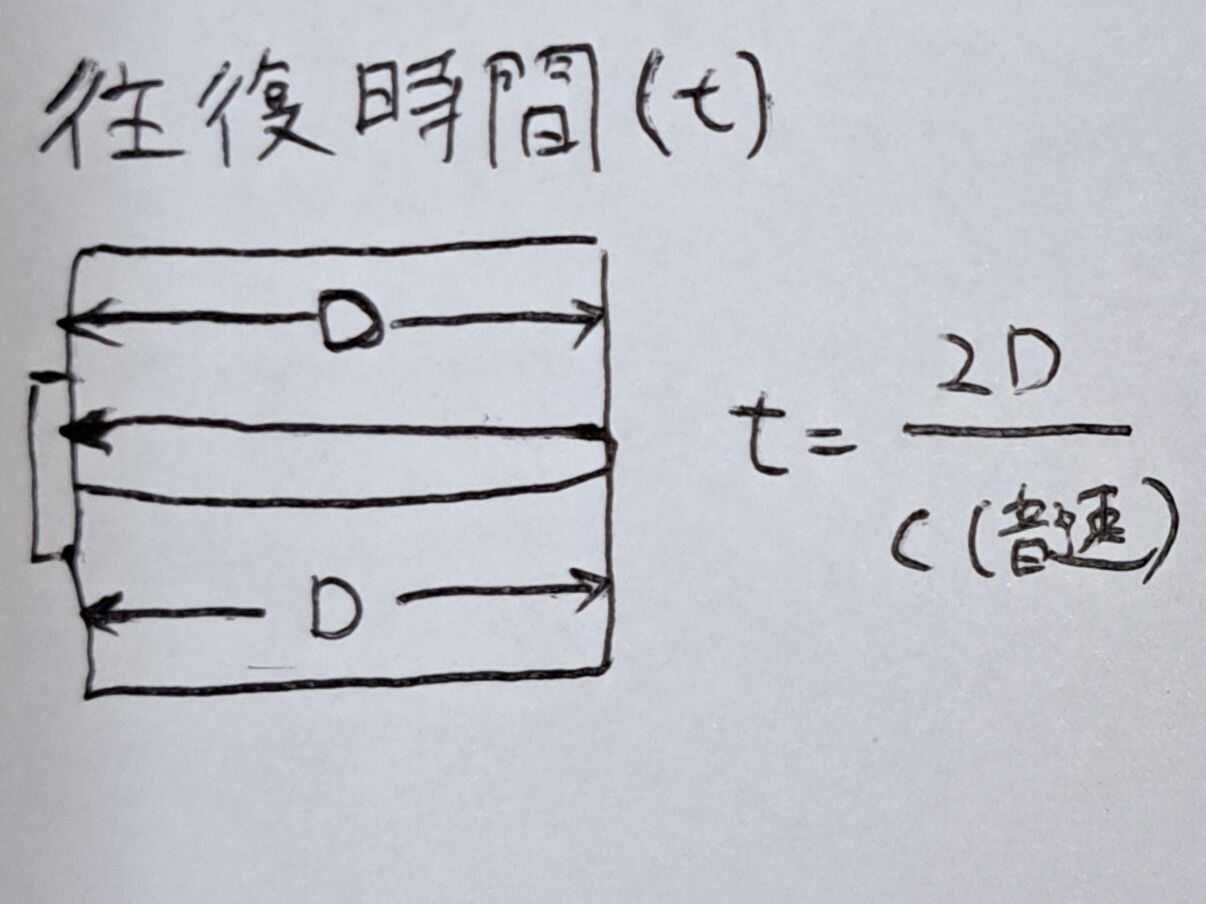

②往復時間
 問題に(反射体)と書いてあったら(往復)している事を考える!
 公式 t(往復時間)=(2D/c)
20230907_110449

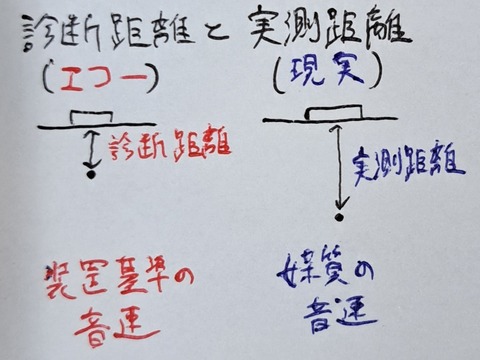

③診断距離と実測距離(計算問題でよく出る)

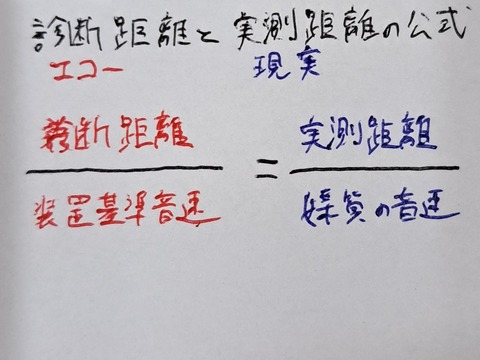

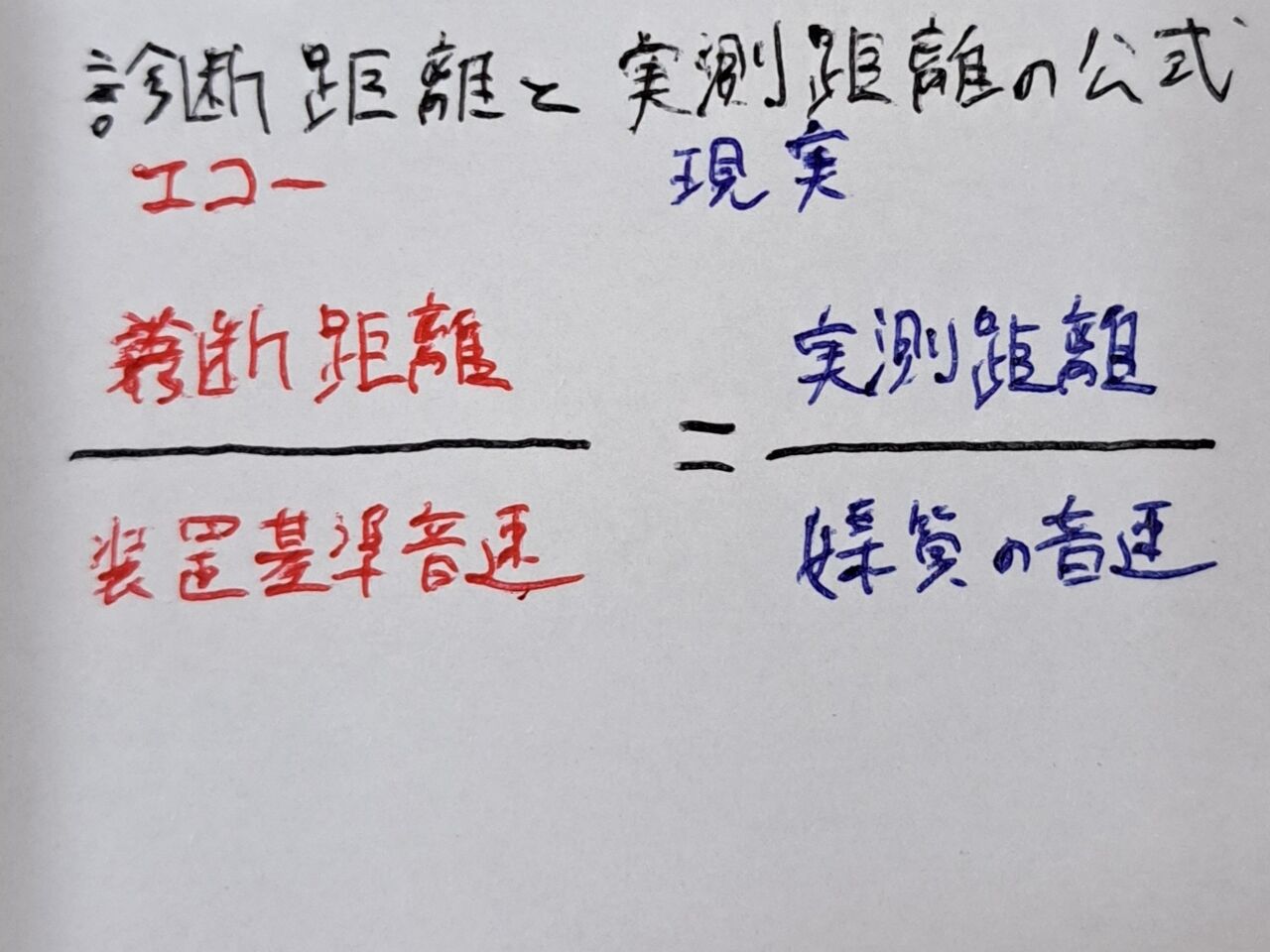

 (表示距離)/(装置基準音速)=(実測距離)/(媒質の音速)
20230907_110453

20230907_110502


④フォーカシング
 1)送信多段フォーカス
  ・段数を減らすとフレーム数は(減る)
  ・同時駆動素子の中心ほど遅延時間を(長)くする→浅い位置は遅延差を(大きく)
                        →深い位置は遅延差を(小さく)
 2)受信ダイナミックフォーカス
  ・フレーム数は変化(しない)
  ・(遅延回路)を用いて受信フォーカスを行う。
  ・受信する開口径を次々と切り替えてフォーカス領域をつないで(方位分解能)を向上
