みなさん、お疲れ様です!超音波検査士けんしんです。

今回はアーチファクトに関する問題です。それではさっそく問題をやっていきましょう!

~アーチファクトの問題~

アーチファクト
(1)サイドローブ・・・メインローブから離れた、(   )方向に放射される超音波ビーム
 ゲインが(   )orダイナミックレンジが(   )ほど現れやすくなる

(2)グレーティングローブ・・・(   )型振動子でメインローブ以外に合成される波面
 ・(     )の一種
 ・(     )で出現しやすい
 ・(     )(     )でも出現する
 【公式】グレーティングローブを発生させない条件
  (                     )

(3)多重反射・・・振動子から送信された超音波パルスが対象と振動子などとの間を(       )することに
          よって起こる現象(虚像)
 ・対象と振動子などの面との(   )に相当する間隔で複数のエコーが現れる
 ・出現は周波数とは関係(    )
 ・(    )に入射することで軽減できる
 ※(          )も多重反射の一種である

(4)ミラーイメージ(鏡面現象)・・・超音波ビームに対して(     )が斜面を形成する時に起こる虚像

↓↓答えは広告の下↓↓




~アーチファクトの問題の答え~

アーチファクト

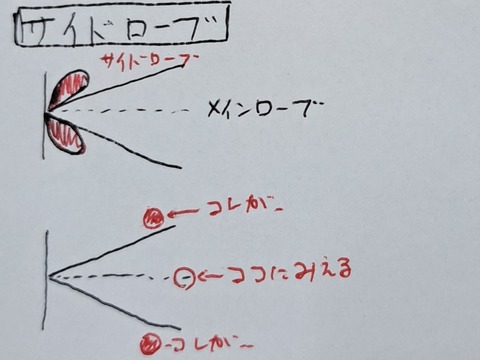

(1)サイドローブ・・・メインローブから離れた、(斜め)方向に放射される超音波ビーム
 ゲインが(高い)orダイナミックレンジが(広い)ほど現れやすくなる
20230907_135203

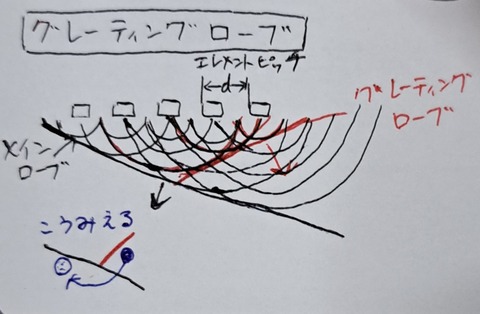

(2)グレーティングローブ・・・(配列)型振動子でメインローブ以外に合成される波面
 ・(サイドローブ)の一種
 ・(セクタ(フェーズドアレイ))で出現しやすい
 ・(コンベックス)(リニア)でも出現する
 【公式】グレーティングローブを発生させない条件
  (d< λ/1+sinΘM)
20230907_143243

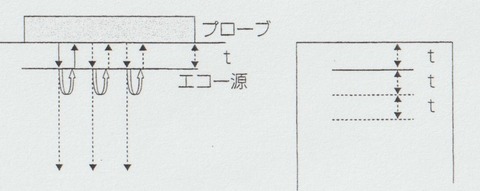

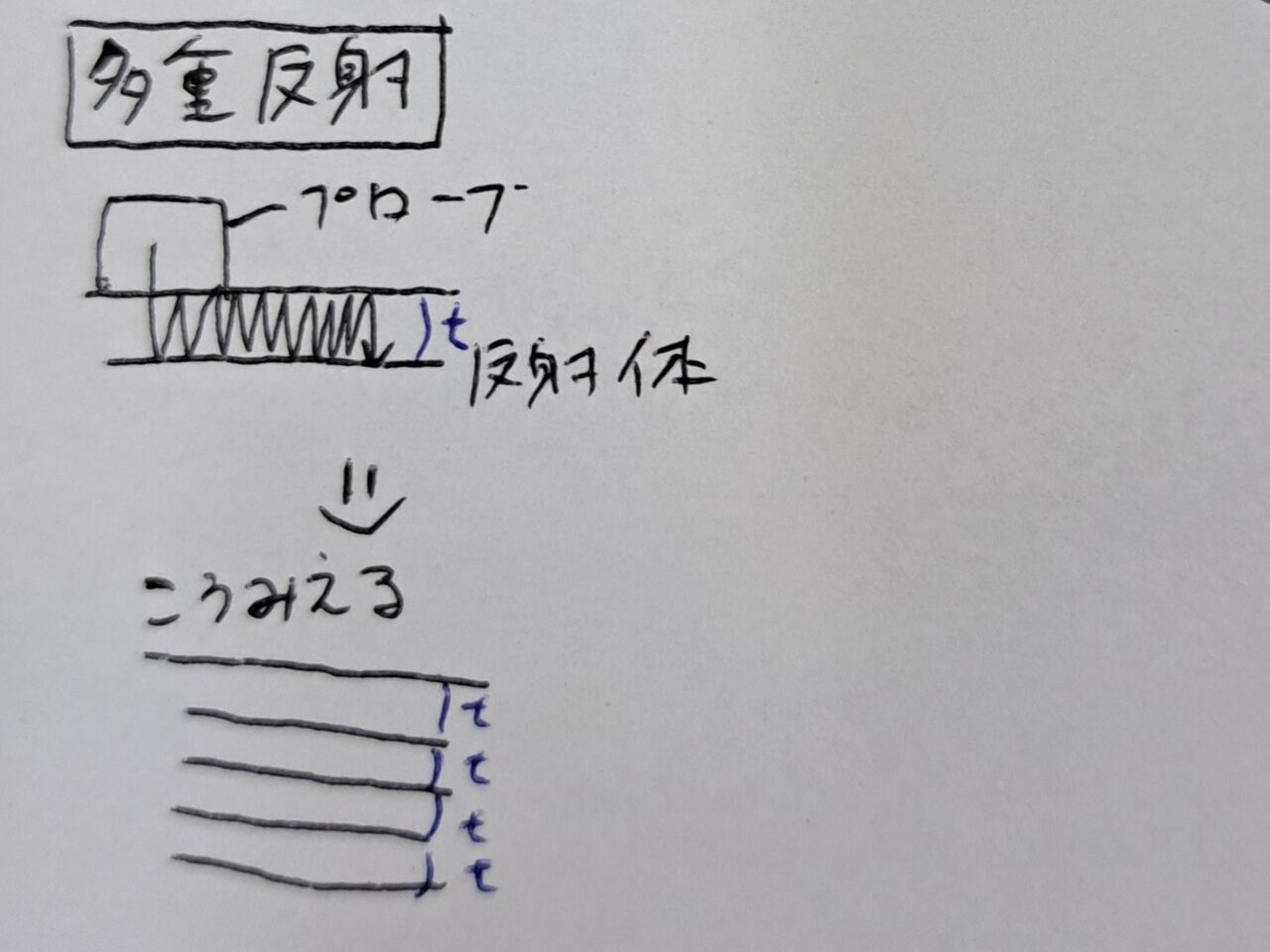

(3)多重反射・・・振動子から送信された超音波パルスが対象と振動子などとの間を(何度も往復)することによって起こる現象(虚像)
 ・対象と振動子などの面との(距離)に相当する間隔で複数のエコーが現れる
 ・出現は周波数とは関係(しない)
 ・(斜め)に入射することで軽減できる
 ※(コメットライクエコー)も多重反射の一種である
20230907_135222

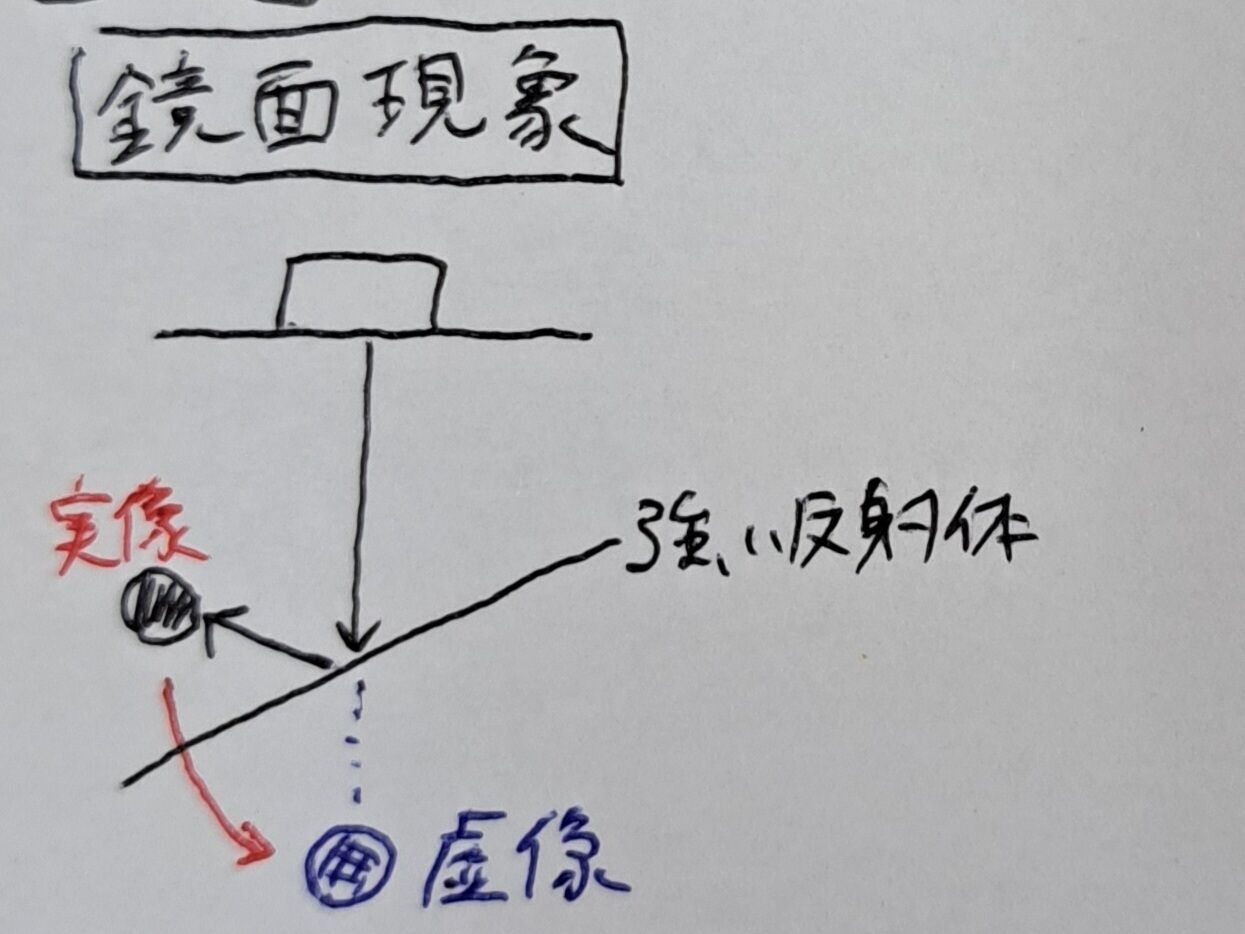

(4)ミラーイメージ(鏡面現象)・・・超音波ビームに対して(強い反射体)が斜面を形成する時に起こる虚像
20230907_135213
