【超音波検査士対策】ドプラ法の種類を5分で暗記｜CW・PW・カラードプラの違いと設定ポイント

みなさん、お疲れ様です！
超音波検査士けんしんです。

ドプラ法は、超音波検査士試験でも頻出する重要分野です。

「CWとPWって何が違う？」
「ナイキスト周波数って何だっけ？」
「カラードプラの赤と青は何を表している？」

この記事では、問題を解きながらドプラ法の種類・特徴・設定方法を一気に整理していきます。

🔥 最初にこれだけ覚えよう！

CW＝高速
PW＝位置情報
CFM＝カラー

🧠 30秒で分かるドプラ法まとめ

◆ CWドプラ
高速血流に強い。位置情報なし。エイリアシングなし。

◆ PWドプラ
測定位置を指定できる。比較的低速血流向き。ナイキスト周波数に注意。

◆ カラードプラ
血流をリアルタイムにカラー表示。自己相関法を使用。

ポイント：
試験では「CW・PW・CFMの特徴を比較する問題」が狙われやすいです。

CW＝高速
PW＝位置情報
CFM＝血流の可視化

この3つを軸に覚えると整理しやすくなります。

～ドプラ法の種類の問題～

① 連続波（CW）ドプラ法

・位置情報が(①) → (②)は存在しない

・(③)な血流の測定に適している

・エイリアシングは発生(④)

・解析は(⑤)であり、定量性は良い

・Bモードと同時リアルタイム表示はでき(⑥)

① ない
② 距離分解能
③ 高速
④ しない
⑤ FFT分析
⑥ ない

CWドプラの最大の特徴は「高速血流に強い」こと。

CWは連続的に超音波を送受信するため、非常に高速な血流を測定できます。

一方で、どの深さから得られたドプラ信号なのかを特定できないため、距離分解能がありません。

覚え方：
「CW＝高速だけど、場所が分からない」

② パルス（PW）ドプラ法

・位置情報が(①)

・(②)な血流の測定に適している

・最大測定可能周波数はPRFの(③)である
→ (④)周波数

・解析は(⑤)であり、定量性は良い

・B/D同時モードができ(⑥)

・ビームと直交する血流は検出し(⑦)
→ (⑧)が必要

① 得られる
② 比較的低速
③ 1/2
④ ナイキスト
⑤ FFT分析
⑥ る
⑦ にくい
⑧ 角度補正

PWドプラの最大の特徴は「位置情報が得られる」こと。

測定したい深さをサンプルボリュームとして指定できるため、特定部位の血流速度や波形を評価できます。

ただし、PRFの1/2を超えるドプラ周波数を測定するとエイリアシングが発生します。

この最大測定可能周波数がナイキスト周波数です。

覚え方：
「PW＝ピンポイントで測れる」

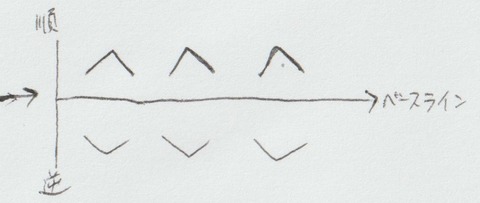

③ ミラー効果

ミラー効果とは、ドプラ周波数分析表示でベースラインを挟んで実像と(⑨)に表示される虚像。

【対策】

ゲインを(⑩)

超音波出力を(⑪)

⑨ 対称
⑩ 下げる
⑪ 下げる

ミラー効果＝実像の反対側に虚像が出る現象。

ドプラスペクトラム上で、ベースラインを挟んで反対側に同じような波形が出現します。

試験対策としては、「ミラー効果→ゲインを下げる・出力を下げる」をセットで覚えましょう。

④ カラードプラ法（CFM）

・血流のリアルタイム表示が(①)

・(②)の検出が容易

・血流速度は(③)で表す

・解析は(④)であり定量性は劣る

① 可能
② 異常血管
③ 平均値
④ 自己相関法

カラードプラは「血流を見つける・流れを見る」のが得意。

PWドプラのように1点の詳細な速度波形を測定するというより、広い範囲の血流情報をリアルタイムに表示するのに向いています。

解析には自己相関法が用いられ、表示される血流速度は平均速度として扱われます。

⑤ カラードプラの血流表示

プローブに近づく → (⑤)

プローブから遠ざかる → (⑥)

速い血流 → (⑦)く表示

乱流 → (⑧)

⑤ 赤
⑥ 青
⑦ 明る
⑧ モザイク状

一般的なカラーマップでは、プローブに近づく血流＝赤、遠ざかる血流＝青として表示されます。

また、速度が速くなるほど色が明るく表示され、乱流など速度・方向が複雑な血流ではモザイク状に表示されます。

※実際の装置ではカラーマップを変更できるため、「赤＝絶対に接近」と固定して覚えすぎないよう注意しましょう。

⑥ 視野角とフレームレートの関係

視野角とフレームレートは(⑨)の関係。

視野角が狭くなる → フレームレートが(⑩)

⑨ 反比例
⑩ 上がる

視野角を狭くすると、1フレームに必要な走査範囲が小さくなるため、フレームレートを上げやすくなります。

カラードプラで血流の動きを滑らかに観察したいときは、必要以上に広い範囲をカラー表示しないことが重要です。

⑦ カラードプラの設定・調整

・一般にカラーノイズが出現する(⑪)が最適

・Bモードのゲインが(⑫)るとカラーが表示されにくい

・PRFが(⑬)い方がカラーは明るく表示される

・Bモードより距離分解能が(⑭)

⑪ 直前
⑫ 高すぎ
⑬ 低
⑭ 悪い

カラードプラの調整では「カラーが見えない＝血流がない」と即断しないことが大切。

PRFが高すぎると低速血流が表示されにくくなります。

一方、PRFを下げすぎるとエイリアシングが起こりやすくなります。

また、Bモードのゲインが高すぎる場合も、カラー表示が見えにくくなることがあります。

🔥 CW・PW・カラードプラを比較して暗記

項目	CW	PW	CFM
位置情報	なし	あり	あり
得意な血流	高速	比較的低速	血流の可視化
エイリアシング	なし	あり	あり
解析	FFT	FFT	自己相関
リアルタイム表示	不可	B/D同時表示可能	可能
