今回はウォールフィルタ、エイリアシング、サンプルボリュームに関する問題です。

~ウォールフィルタ・エイリアシング・サンプルボリュームの問題~

ウォールフィルタ
 (  )い動きの超音波信号を表示しない(    )フィルタ
 メリット→壁や弁などから(     )を除去し、動きの(  )い血流成分を取り出すことができる

 カットオフ周波数
  適切→すべての血流信号の平均速度が正しく表示される
  低い→(     )が残り、血流の平均速度が(    )
  高い→(     )がカットされ、血流の平均速度が(    )

エイリアシング
 ドプラ偏移周波数が(          )を超えた時に、(  )向きの移動速度として検出される現象

 【公式】エイリアシングが発生する条件
  Fd>(     )、Fd=(     )

 エイリアシングを回避する方法
  ・PRFを(   )る
  ・送信周波数を(   )る
  ・(     )モードのBモードをOFFにする
  ・(     )モードにする
  ・(     )機能を用いる
  ・ビームと流れのなす角度を(   )くする

サンプルボリューム
 ・(   )次元的な広がりをもつ
 ・サンプルボリュームを大きくするとドプラ偏移周波数の帯域幅は(   )くなる
 ・サンプルボリュームを小さくするとドプラ偏移周波数の帯域幅は(   )くなる
 ・粘性のある流体の流速分布は(   )が速い

↓↓答えは広告の下↓↓





~ウォールフィルタ・エイリアシング・サンプルボリューム~

ウォールフィルタ
 (遅)い動きの超音波信号を表示しない(ローカット)フィルタ
 メリット→壁や弁などから(反射信号)を除去し、動きの(速)い血流成分を取り出すことができる
 20230911_191639

 20230911_191659

 20230911_191608

 カットオフ周波数
  適切→すべての血流信号の平均速度が正しく表示される

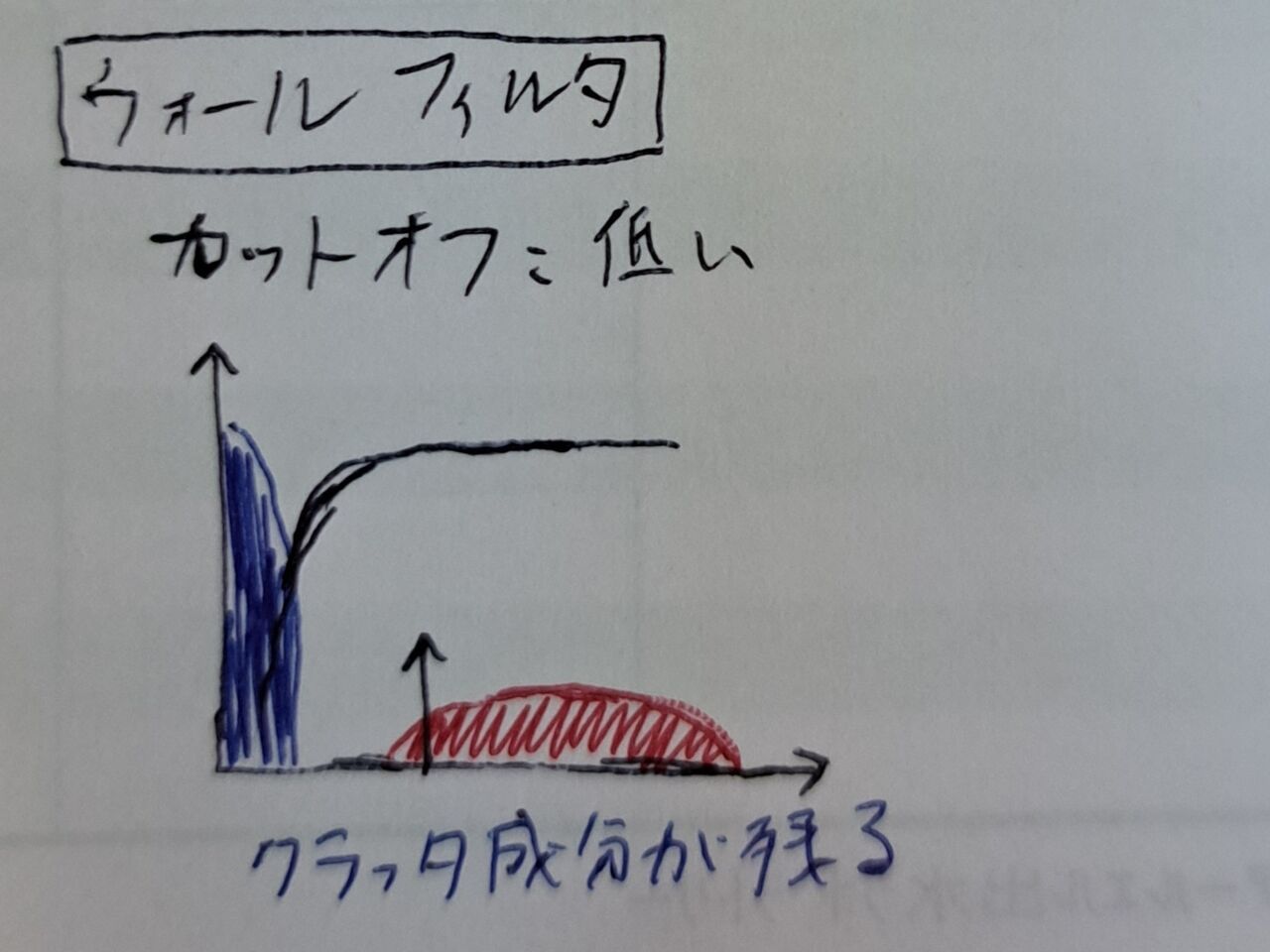

  低い→(クラッタ成分)が残り、血流の平均速度が(下がる)

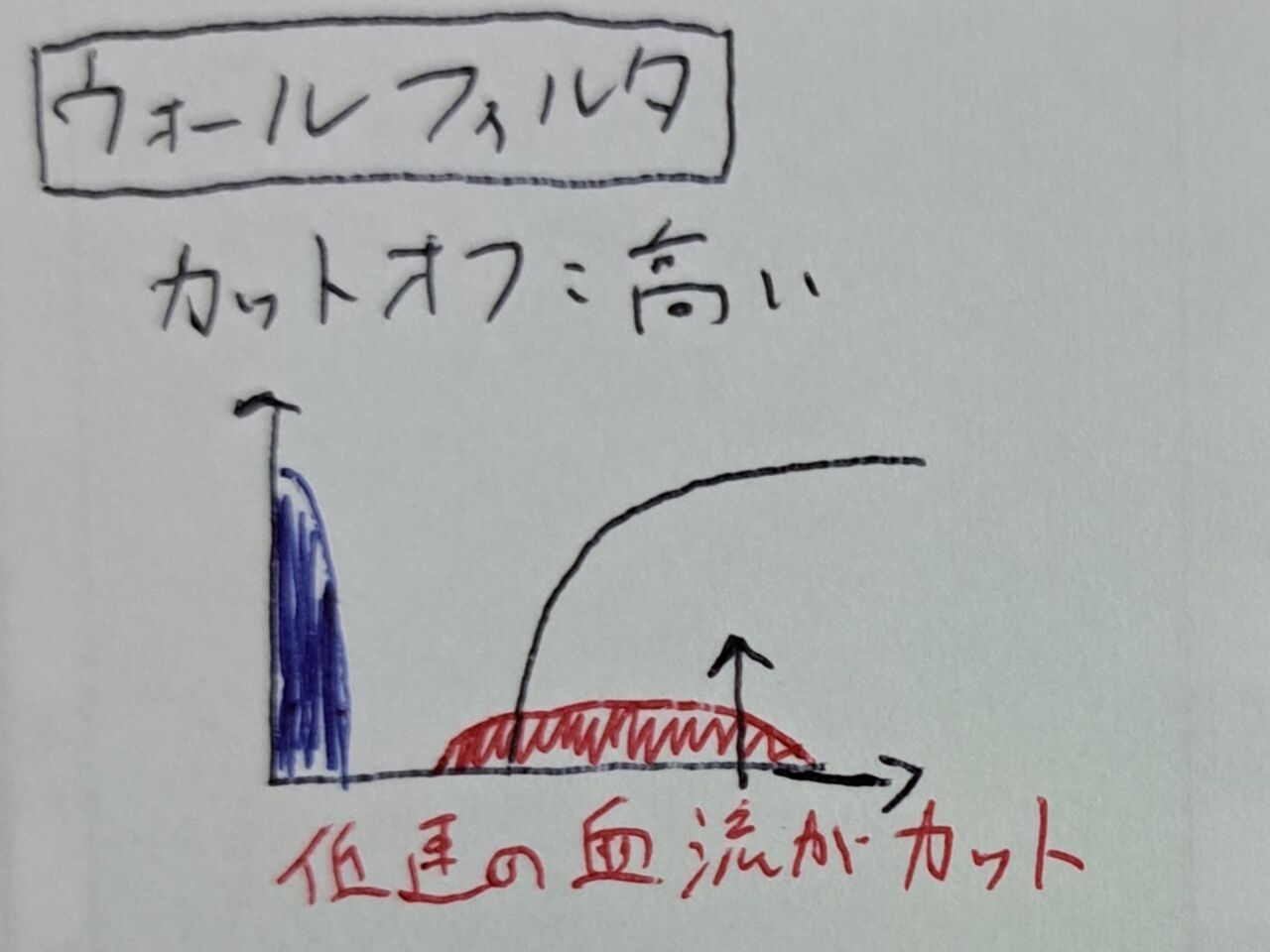

  高い→(低速の血流成分)がカットされ、血流の平均速度が(上がる)

エイリアシング
 ドプラ偏移周波数が(ナイキスト周波数)を超えた時に、(逆)向きの移動速度として検出される現象

 【公式】エイリアシングが発生する条件
  Fd>(±PRF/2)、Fd=(2vcosΘ×F0/c)

 エイリアシングを回避する方法
  ・PRFを(上げ)る
  ・中心周波数を(下げ)る
  ・(オルタネイト)モードのBモードをOFFにする
  ・(HRRF)モードにする
  ・(ゼロシフト)機能を用いる
  ・ビームと流れのなす角度を(大き)くする

サンプルボリューム
 ・(3)次元的な広がりをもつ
 ・サンプルボリュームを大きくするとドプラ偏移周波数の帯域幅は(広)くなる
 ・サンプルボリュームを小さくするとドプラ偏移周波数の帯域幅は(狭)くなる
 ・粘性のある流体の流速分布は(中央)が速い
