みなさん、お疲れ様です!超音波検査士けんしんです。

今回は電気的安全・熱的安全に関する問題です。それではさっそくやっていきましょう!

~電気的安全および熱的安全の問題〜

・人体の電気反応(交流電流で一秒間通電)

(1)マクロショック
 ・電流が身体の(①)から入り、別の部分から出るために起こる電撃
 ・(②)mA以上で心室細動
 ・(③)mAが離脱限界電流
 ・(④)mAが最少感知電流(びりびりし始める)

(2)ミクロショック
 ・電流の流入点が両方または一方が(①)内にある場合、電流が直接(②)に流れ電撃が起こる。
 ・(③)mAで心室細動(マクロより危険!)

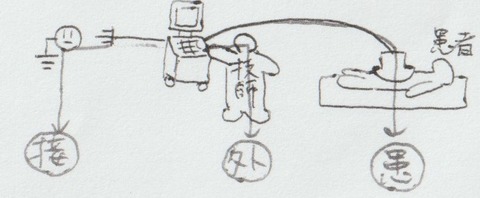

・漏れ電流

 (1)接地漏れ電流:(①)を流れる電流
 (2)外装漏れ電流:(②)から流れる電流
 (3)患者漏れ電流:(③)から患者に伝わって流れる電流


・患者装着部の分類

 絶縁されていない→(①)型(body) →体表・体外で使用するプローブ
 絶縁されている
  →(②)型(body floating)→体表・体外で使用するプローブ
   (③)型(cardio floating)→心臓に直接電極を近づけて使用するプローブ


・単一故障状態とは?

 (①)
 (②)
 (③)



一気に勉強したいあなたに

①いちいちSNSを開くのは面倒くさい

②印刷して紙に出して勉強したい

③問題を編集して自分なりにアレンジしたい

、という方はnoteに記事とPDFを作成しています!

そちらを勉強に活用してみて下さい。


~電気的安全および熱的安全のノート〜

・人体の電気反応(交流電流で一秒間通電)
①マクロショック
 ・電流が身体の(表面)から入り、別の部分から出るために起こる電撃
 ・(100)mA以上で心室細動
 ・(10)mAが離脱限界電流
 ・(1)mAが最少感知電流(びりびりし始める)

②ミクロショック
 ・電流の流入点が両方または一方が(心臓)内にある場合、電流が直接(心臓)に流れ電撃が起こる。
 ・(0.1)mAで心室細動(マクロより危険!)
 電気的安全および熱的安全①

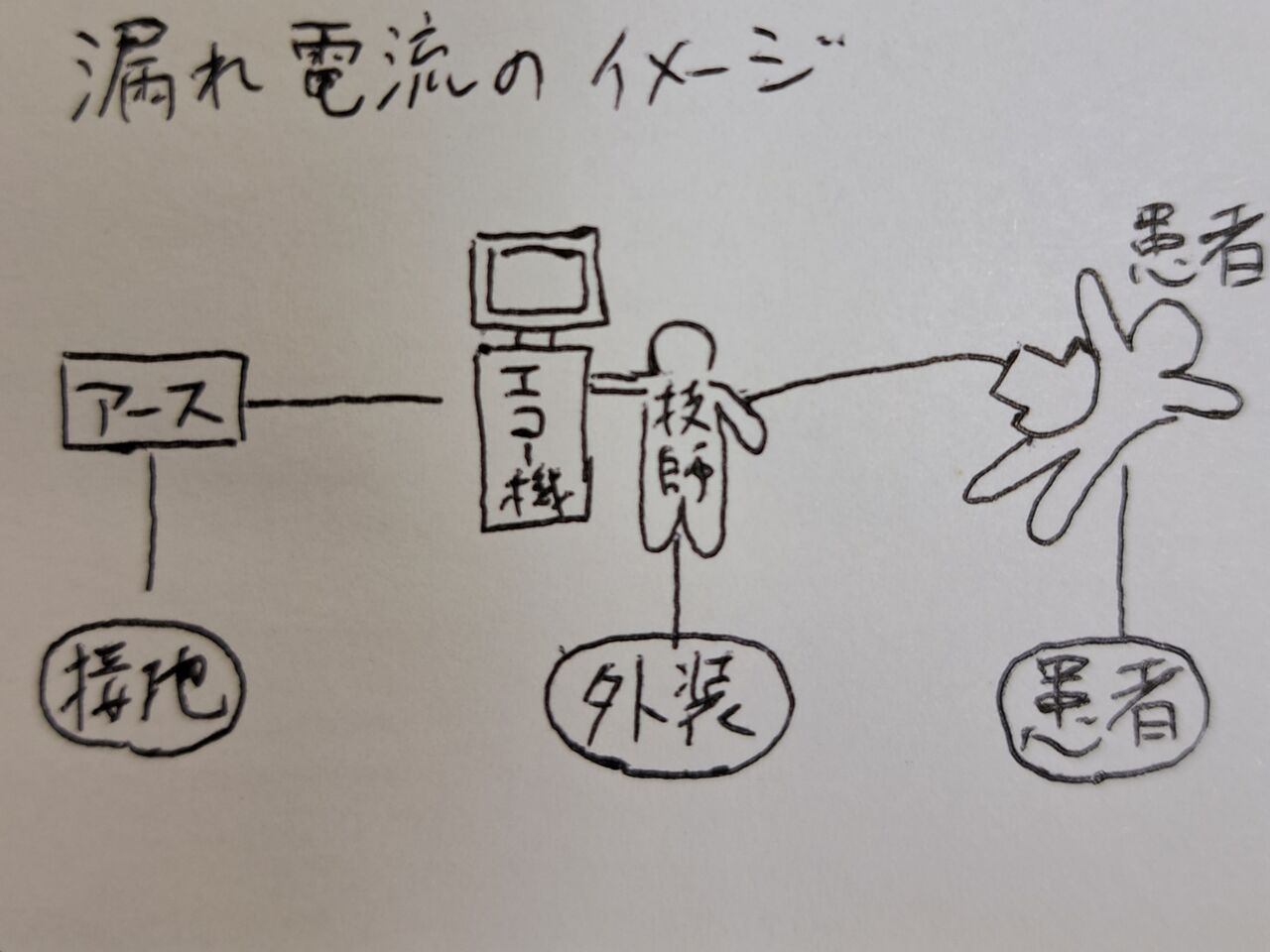

・漏れ電流
 ①接地漏れ電流:(アース)を流れる電流
 ②外装漏れ電流:(装置筐体・パネル)から流れる電流
 ③患者漏れ電流:(プローブ)から患者に伝わって流れる電流
 20230831_131739

・患者装着部の分類
 絶縁されていない→(B)型(body) →体表・体外で使用するプローブ
 絶縁されている→(BF)型(body floating)→体表・体外で使用するプローブ
         (CF)型(cardio floating)→心臓に直接電極を近づけて使用するプローブ

・単一故障状態
 ①(アースの断線)
 ②(機器の電源導線の一本の断線)
 ③(二重絶縁の一方の短絡)
